PLC离散量输出端接口电路图

PLC离散量输出端接口电路图
PLC的输出端接口电路的作用是接收CPU处理过的数字信号，并把它转换成现场执行部件所能接收的控制信号，以驱动电磁阀、灯光显示、电动机等执行机构。PLC离散量输出接口有继电器、晶体管和晶闸管三种输出方式。
继电器型输出接口
继电器型输出接口采用接通或断开继电器线圈，带动继电器的触点闭合或断开来控制外部电路的通断，因此外接负载既可以是交流型也可以是直流型，如下图所示。继电器同时还起到隔离和功率放大的作用，它的线圈电流仅有几十毫安，每路只给用户提供一对常开触点，与触点并联的RC串联电路和压敏电阻用来消除触点断开时产生的电弧。继电器输出接口是有触点的，相对无触点输出方式，其使用寿命短，开关动作一般在5千万次左右。但这种输出方式应用比较灵活，而且隔离效果好，在输出动作不是很频繁的场合，通常都采用继电器作为输出接口。

继电器型输出电路
晶体管型输出电路
晶体管输出电路采用射极输出驱动电路，场效应晶体管输出电路与其基本相同，如下图所示。输出信号经I/O总线送给输出缓冲器，在经光电耦合器送给晶体管或场效应晶体管，它们的饱和导通和截至状态相当与触点的接通或断开。图中的稳压管用来抑制过电压，保护晶体管。晶体管输出接口必须外接直流负载电源，带负载能力一般为1A左右，输出直流电压范围为5~50V。

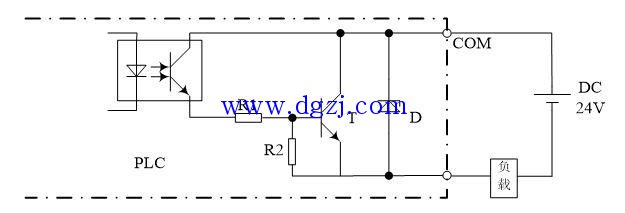

晶体管型输出电路
晶闸管型输出接口
晶闸管输出接口驱动电路采用光触发型双向晶闸管进行隔离和驱动放大，并联在双向晶闸管两端的RC吸收电路和压敏电阻用来抑制晶闸管关断过电压和外部的浪涌电压。这种接口电路只能接交流负载信号，带负载能力一般为每输出点1A左右，不同型号所加交流负载电压和带负载能力有所不同。

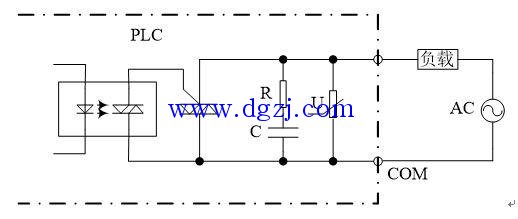

晶闸管型输出电路
晶体管和晶闸管输出接口都是无触点的，因此使用寿命比较长。还有些输出接口内可能设有熔断器，并在模块面板上有发光二极管显示熔断器的状态，近年有些输出接口换采用非破坏性的电子保护电路代替熔断器。
