S7-300和S7-400梯形图(LAD)编程比较指令

2 比较指令
2.1 比较指令概述
说明:根据用户选择的比较类型比较IN1和IN2：
==            IN1等于IN2
<>            IN1不等于IN2
>             IN1大于IN2
<             IN1小于IN2
>=            IN1大于或等于IN2
<=            IN1小于或等于IN2
如果比较结果为“真”，则函数的RLO为“1”。如果以串联方式使用比较单元，则使用“与”运算将其链接至梯级程序段的RLO；如果以并联方式使用该框，则使用“或”运算将其链接至梯级程序段的RLO。

以下是可供使用的比较指令：
·CMP ?I      整数比较
·CMP ?D      比较双精度整数
·CMP ?R      比较实数
2.2 CMP ?I 比较整数
符号:


参数 数据类型 内存区域 说明 输入框 BOOL I、Q、M、L、D 上一逻辑运算结果 输入框 BOOL I、Q、M、L、D 比较的结果，仅在输入RLO=1时才进一步处理 IN1 INT I、Q、M、L、D或常数 要比较的第一个值 IN2 INT I、Q、M、L、D或常数 要比较的第二个值 说明：CMP ?I(整数比较)的使用方法与标准触点类似。它可位于任何可放置标准触点的位置。可根据用户选择的比较类型比较IN1和IN2。如果比较结果为“真”，则函数的RLO为“1”。如果以串联方式使用该框，则使用“与”运算将其链接至整个梯级程序段的RLO；如果以并联方式使用该框，则使用“或”运算将其链接至整个梯级程序段的RLO。

状态字：
  BR CC 1 CC 0 OV OS OR STA RLO /FC 写： X X X 0 - 0 X X 1 实例：

如果满足下列条件，则输出Q4.0置位：
·输入I0.0和I0.1的信号状态为“1”
·并且MW0>=MW2

2.3 CMP ?D 比较双精度整数

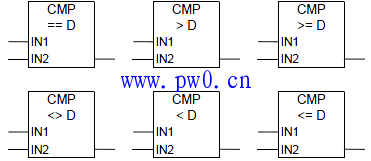

符号:


参数 数据类型 内存区域 说明 输入框 BOOL I、Q、M、L、D 上一逻辑运算结果 输出框 BOOL I、Q、M、L、D 比较的结果，仅在输入RLO=1时才进一步处理 IN1 DINT I、Q、M、L、D或常数 要比较的第一个值 IN2 DINT I、Q、M、L、D或常数 要比较的第二个值 说明:CMP ?D(比较双精度整数)的使用方法与标准触点类似。它可位于任何可放置标准触点的位置。可根据用户选择的比较类型比较IN1和IN2。

如果比较结果为“真”，则函数的RLO为“1”。如果以串联方式使用比较单元，则使用“与”运算将其链接至梯级程序段的RLO；如果以并联方式使用该框，则使用“或”运算将其链接至梯级程序段的RLO。

状态字：
  BR CC 1 CC 0 OV OS OR STA RLO /FC 写： X X X 0 - 0 X X 1 实例：

如果满足下列条件，则输出Q4.0置位：
·输入I0.0和I0.1的信号状态为“1”
·并且MD0>=MD4
·同时输入I0.2的信号状态为“1”

2.4 CMP ?R 比较实数

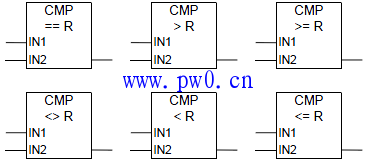

符号：


参数 数据类型 内存区域 说明 输入框 BOOL I、Q、M、L、D 上一逻辑运算结果 输出框 BOOL I、Q、M、L、D 比较的结果，仅在输入RLO=1时才进一步处理 IN1 REAL I、Q、M、L、D或常数 要比较的第一个值 IN2 REAL I、Q、M、L、D或常数 要比较的第二个值 说明:CMP ?R(整数比较)的使用方法类似标准触点。它可位于任何可放置标准触点的位置。可根据用户选择的比较类型比较IN1和IN2。

如果比较结果为“真”，则函数的RLO为“1”。如果以串联方式使用该框，则使用“与”运算将其链接至整个梯级程序段的RLO；如果以并联方式使用该框，则使用“或”运算将其链接至整个梯级程序段的RLO。

状态字：
  BR CC 1 CC 0 OV OS OR STA RLO /FC 写： X X X X X 0 X X 1 实例：


如果满足下列条件，则输出Q4.0置位：
·输入I0.0和I0.1的信号状态为“1”
·并且MD0>=MD4
·同时输入I0.2的信号状态为“1”
