8极漏电开关接线图

来源:艾特贸易2017-03-18

简介8极漏电开关接线图 漏电开关是普通的断路器加一个漏电模块拼装而成,带漏电保护功能的同时还带短路等保护,A1,A2是AC220V的电源进线,A1需要接的火线,也就是L相;A2需要接的零线

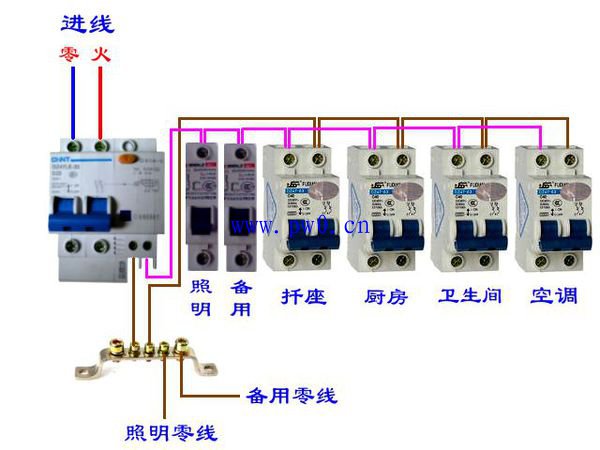

8极漏电开关接线图

漏电开关是普通的断路器加一个漏电模块拼装而成,带漏电保护功能的同时还带短路等保护,A1,A2是AC220V的电源进线,A1需要接的火线,也就是L相;A2需要接的零线,也就是N相;下端的左边两个孔是和漏电模块拼装的接线点,不需要我们去动它,右边的B1和B2是出线,同样的左边是火线,右边是零线出口。
