电流差动保护单相原理接线图

在电厂以及变电所重要的高压母线上，为了提高供电可靠性，一般采用双母线运行的方式。
要求：母线保护应具有选择故障母线能力、有选择地切除故障的母线。
双母线同时运行时元件固定连接的
电流差动保护单相原理接线图

第一组由L1、L2、母联及差动继电器KD1组成。
第二组由L3、L4、母联及差动继电器KD2组成。KD2为 段母线故障选择元件。
第三组由所有线路、母联及差动继电器KD3组成，作为整个保护起动元件。

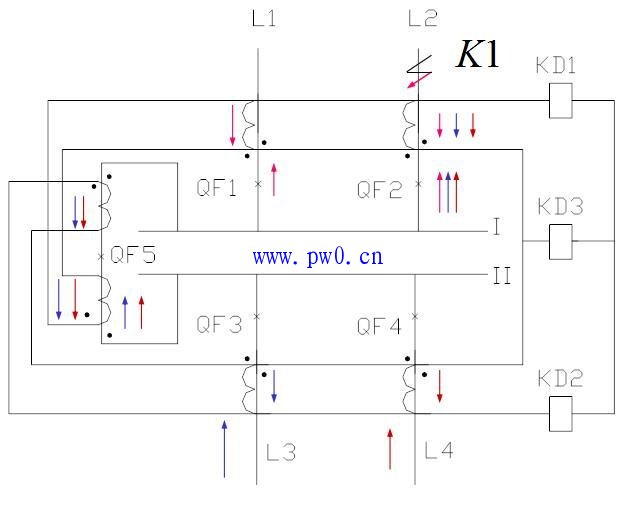

1. 当元件固定连接保护区外短路

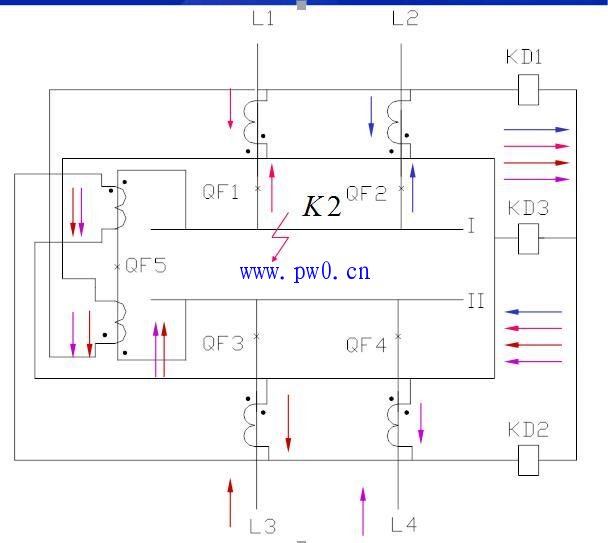

2. 内部短路

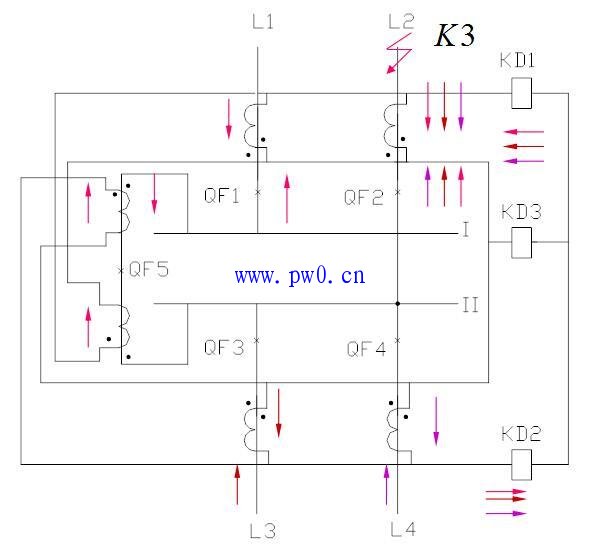

3. 固定连接破坏，且外部短路

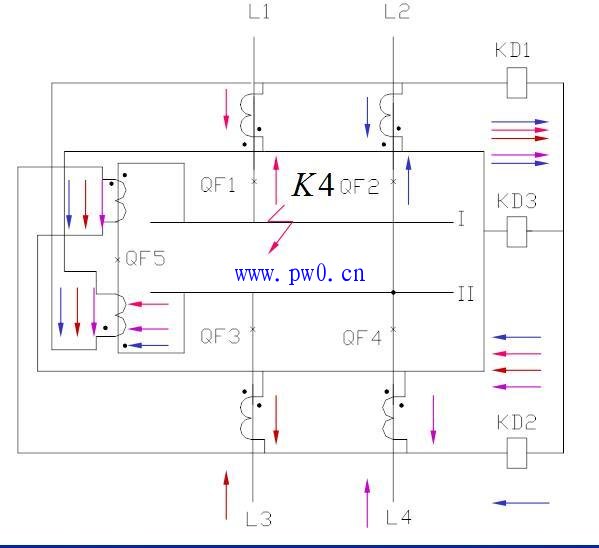

4. 固定连接破坏，内部短路

结论：
1）固定连接未破坏，区外短路故障时，保护不起动；内部故障时保护动作具有选择性。
2）固定连接破坏，外部短路故障时，保护不会误动。
3）固定连接破坏，且内部发生短路故障时，保护将失去选择性。
