双互锁顺逆启动交流接触器控制电动门接线图

双互锁顺逆启动交流接触器控制电动门接线图
下图为两个接触器的电动机正反转控制电路。

两个接触器的电动机正反转控制电路
　　上图中，若同时按下 SB2 和 SB3 ，则接触器 KM1 和 KM2 线圈同时得电并自锁，它们的主触点都闭合，这时会造成电动机三相电源的相间短路事故，所以该电路不能使用。

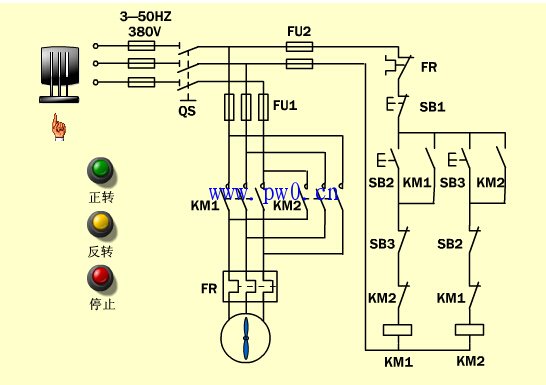

　 为了避免两接触器同时得电而造成电源相间短路，在控制电路中，分别将两个接触器 KM1 、 KM2 的辅助动断触点串接在对方的线圈回路里，如下图所示。 　　

　 这种利用两个接触器（或继电器）的动断触点互相制约的控制方法叫做 互锁 （也称联锁），而这两对起互锁作用的触点称为互锁触点。
　　 接触器互锁的电动机正反转控制的工作原理如下：
　　 首先合上电源开关 QS 。
　　 正转起动：

　　 停止：

　 反转起动：
