浮球和交流接触器手动自动控制潜水泵实物接线

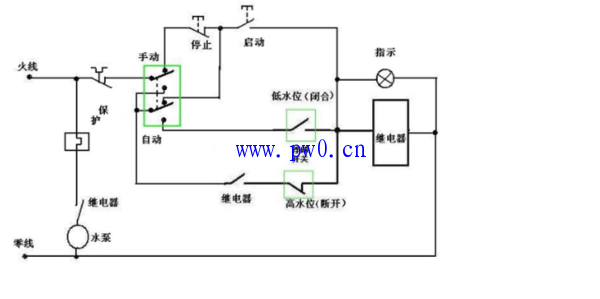

浮球和交流接触器手动自动控制潜水泵实物接线图
交流接触器的m1.m2 一端接零线另一端接浮球，余下一根浮球线接火线就可以了。

用浮球开关控制交流接触器线圈，由交流接触器控制潜水泵工作即可。浮球开关接水位过低时浮球下降后接通的触点，控制电压由选取的交流接触器线圈工作电压决定接220V。这样当水位低浮球下降一定高度后触点接通交流接触器启动水泵工作，水位升高后浮球触点断开交流接触器自动停止抽水。 手动按钮串在线圈的控制回路中。
