接触器控制补偿器三相电动机降压启动控制线路

接触器控制补偿器三相电动机降压启动控制线路图
如图所示为按钮、接触器控制补偿器的三相电动机降压启动的控制线路图。线路的工作原理如下：先合上电源开关QS：

降压启动：按下按钮SB1→SB1动断触头先分断对KM2互锁、SB1动合触头后闭合→KM1线圈通电→KM1互锁触头分断对KM2互锁、KM1自锁触头闭合自锁、KM1主触头闭合→电动机M接入TM降压启动。
全压运行：当电动机转速上升到一定值时，按下SB2→SB2动合触头后闭合、SB2动断触头先分断→KM1线圈通电→KM1自锁触头分断接触自锁、KM1互锁触头闭合、KM1主触头分断，TM切除→KM2线圈通电→KM2自锁触头自锁、KM2主触头闭合、KM2互锁触头分断对KM1互锁、KM2动断触头分断，解除TM的星形连接→电动机M全压运行。停止是，按下SB3即可。

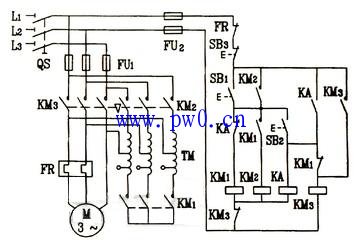

此线路的不足之处是启动时若操作者直接误按SB2，则会造成电动机直接启动。为克服其不足，可采用右图所示控制线路。该控制线路有如下优点：

1.启动时若操作者直接误按SB2,接触器KM3线圈也不会得电，避免电动机全压启动。
2.由于接触器KM1的常开触头与KM2线圈串联，所以当降压启动完毕后，接触器KM1、KM2均失电，即使接触器KM3出现故障使触头无法闭合时，也不会使电动机在低压下运行。
3.接触器KM3的闭合时间领先于接触器KM2的释放时间，所以不会出现启动过程中电动机的间隙断电，也就不会出现第二次启动电流。
该线路的缺点是从降压启动到全压运转，需两次按动按钮，故操作不便，且间隔时间也不能准确掌握。
