无辅源静态电压继电器接线图

无辅源静态电压继电器接线图
1、JWY-32B无辅助源电压继电器用于发电机，变压器和输电线的继电保护装置中, 作为过电压保护或低电压闭锁的启动元件。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽，且作为低电压继电器使用无抖动现象，无需直流辅助电源完全可以替代电磁型电压继电器。
以下是无辅源静态电压继电器内部的接线图


六、外形及开孔尺寸

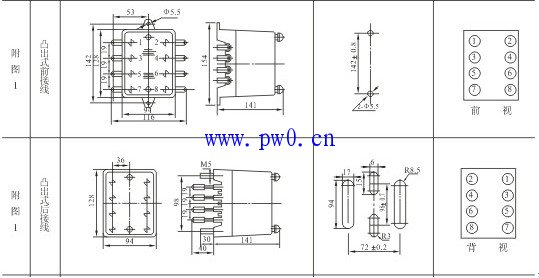

JWY-10采用凸出式固定结构，外形及安装开孔尺寸详见附图1。

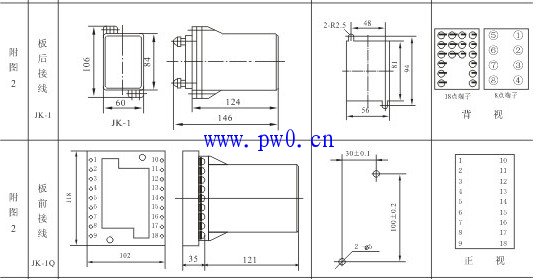

JWY-20采用凸出式插拔结构，外形及安装开孔尺寸详见附图2。

JWY-30采用嵌入式插入结构，外形及安装开孔尺寸详见附图3。

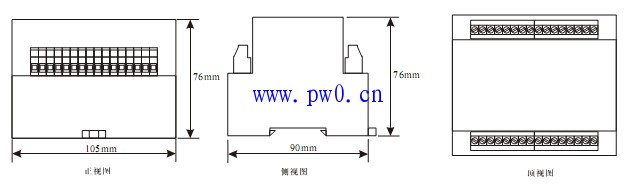

JWY-40采用凸出式导轨结构，外形及安装开孔尺寸详见附图4。
