机械式三相四线制有功电度表接线图

机械式三相四线制有功电度表的常用接法，如下图
1、直接接入法
如果负载的功率在电度表允许的范围内，那么就可以采用直接接入法。

2、经互感器接入法

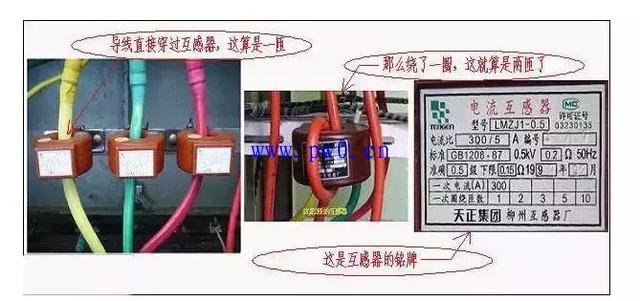

度表测量大电流的三相电路的用电量时，因为线路流过的电流很大，例如300-500A，不可能采用直接接入法，应使用电流互感器进行电流变换，将大的电流变换成小的电流，即电度表能承受的电流，然后再进行计量。
一般来说，电流互感器的二次侧电流都是5A，例如300/5,100/5。

六、机械式电度表的实物图片如下
