铅酸蓄电池充电曲线图

铅酸蓄电池充电曲线图
铅酸电池充电器充电曲线图

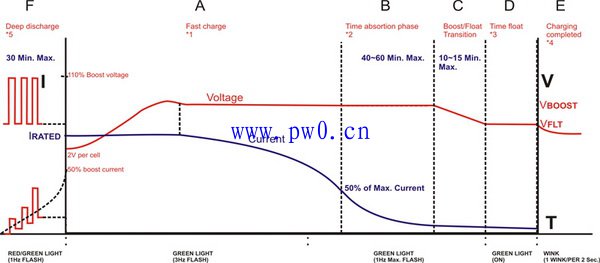

铅酸电池充电器微处理器系列充电曲线图(干式电池)

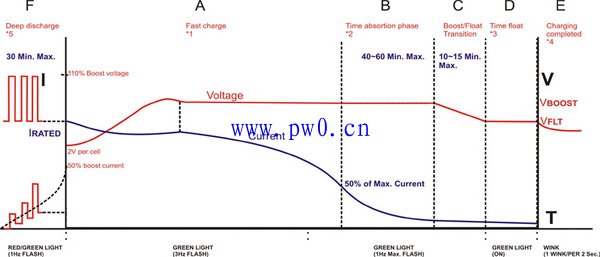

铅酸电池充电器微处理器系列充电曲线图(湿式电池)

最大快充时间 ≥ 12 小时, 跳到区段D
充电电流 ≤ 0A, 继电器开路, 接着跳到区段D
最大浮充时间 ≥ 40 分 继电器开路
如果电池电压低于 2.1V per cell, 重新充电
如果深度放电超过 30 分, 继电器开路且红色LED灯亮
区段 A, B, C P.W.M 控制
如果充电电流在任何一个区段归零, 跳到区段E
备注:
红色 LED 显示
*1 未接上电池--> 红灯闪 (2Hz)
*2 OTP/OVP --> 红灯亮
请注意:
曲线图上所有时间数据约20% 误差值
