一个灯三个开关接线图

来源：艾特贸易2017-03-18

简介一个灯三个开关接线图如图所示是三个开关控制一盏灯线路。开关A和C用单刀双掷开关（一位双控开关），而B用双刀双掷开关（两位双控开关）。A、B、C三个开关中的任何一个都可以控

一个灯三个开关接线图

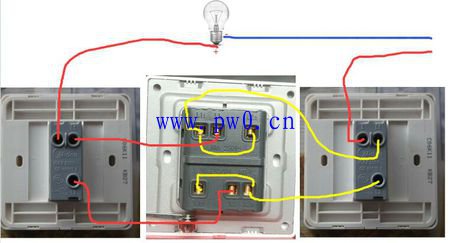

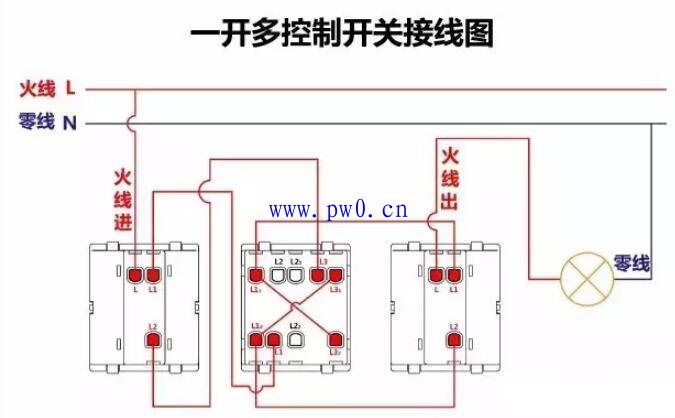

如图所示是三个开关控制一盏灯线路。开关A和C用单刀双掷开关（一位双控开关），而B用双刀双掷开关（两位双控开关）。A、B、C三个开关中的任何一个都可以控制电路通断。市面上较难买到现成的两位双控开关面板，可否用两位双控的钮子开关或摇板开关替代；或为了能实现同时按下两位双控开关，也可采用市面流行的大板琴式两位双控开关，用502胶水把两位大板琴粘在一起，实现同步动作的作用. 仅供参考
