串联谐振电路的特性和通频带特性曲线

(1) 串联谐振电路选择性
串联谐振电路的品质因数Q值的大小标志着谐振电路的质量优劣，它对谐振曲线有着很大的影响。理论和实践证明，Q值越高，曲线就越尖锐，电路的选择性越好;Q值越低，曲线就越趋于平坦，电路的选择性越差。在无线电技术中，常用谐振电路从许多不同频率的信号中选取所需要的信号。(2) 串联谐振电路通频带通常规定在谐振曲线上，I= 所包含的频率范围叫做电路的通频带，用字母BW表示，如图所示。由图可知

理论和实践证明，通频带BW与f0、Q的关系为

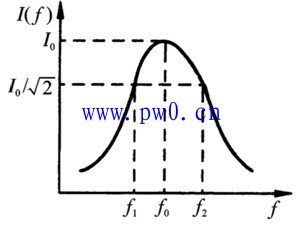

图　通频带特性曲线
可见，电路的Q值越高，谐振曲线越尖锐，电路的通频带就越窄;反之，电路的Q值越小，谐振曲线越平坦，电路的通频带越宽。在无线电技术中，既要考虑选择性，又要考虑通频带，所以串联谐振电路品质因数的选择应恰当、合理。DAXZ串联谐振试验装置、串联谐振、串联谐振试验、串联谐振耐压试验装置适用于电力电缆串联谐振、电力变压器串联谐振、发电机组（水力发电机或火力发电机组）、电机串联谐振、开关柜串联谐振、GIS开关等大容量，高电压的电容性试品的交接和预防性试验。鼎升电力可根据客户需求制造10KV、35KV、110KV、220KV、500KV电压等级的串联谐振试验装置。
