三相动力电功率测量方法

用的是钳形表，不能用普通万能表，因为普通万能表测电流是串在电路中测的，你看万能表的测试线比笔芯还细，动力电的线象手指般粗，一串进还不把它烧了。你如一定要用普通万能表测，则必须经过互感器，太复杂了。在实际应用中，负载不是绝对平衡，一般采用两表法或者三表法来测量三相电功率。
１、对三相四线制采用三表法测量：
　　P=uAN iA+uBN iB+uCN iC
　　P=PA+PB+PC
　　若负载对称，则需一块表，读数乘以 3 测量方法如下图所示：

三相四线制测量方法
2、对三相三线制采用两表法测量：
　　这种测量线路的接法是将两个功率表的电流线圈串到任意两相中，电压线圈的同名端接到其电流线圈所串的线上，电压线圈的非同名端接到另一相没有串功率表的线上。（有三种接线方式）
　　若下图中W1的读数为P1， W2的读数为P2 ，则三相总功率为：P=P1+P2

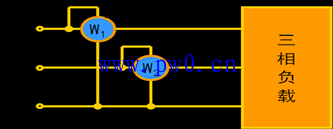

三相三线制两表法测量方法
　　证明如下：（假设负载是Y型联接）
　　P=uAN iA+uBN iB+uCN iC
　　iA+ iB+iC=0 iC= –(iA + iB)
　　p= (uAN – uCN)iA + (uBN – uCN) iB=uACiA +uBC iB 　　

　　 j1: uAC与iA的相位差， j2: uBC与iB的相位差
　　由上论证可以得出：两个功率表的读数的代数和就是三相总功率。△联接负载结论相同。
