调压器三角形接法和星形接法的区别

三相交流电系统主要采用两种接法，星形和三角形接法，不过现实应用中一般采用星形接法,在这里三角形接法只作了解就好。
星形（Y）接法：在三相交流发电机中，将三个线圈的尾端接在一起，便是星形接法，这个结点称为中性点。星形接法的三相系统，叫做三相四线制系统。如图1所示，A、B、C三相接出来的线称为火线（端线），中性点接出来的线称为零线（中性线）。火线和零线间的电压称为相电压（U），相电压间的相位差为120度。火线和火线间的电压称为线电压（U），线电压间的相位差也为120度，且U线=

U相。同理可得相电流（I）和线电流（I）。

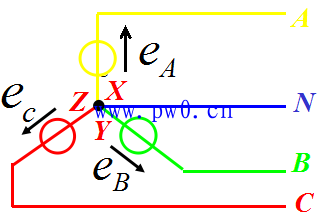

图1 三相四限制

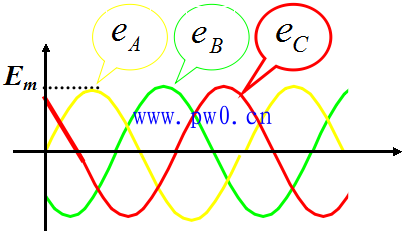

图2 三相四线制波形图
三相四线制系统可以提供两种电压，即线电压380v，相电压220v。由于三相四线制的中性线是为了三相负载不平衡的情况下设置，在一般情况三相负载很难达到平衡，所以三相四线制得以广泛应用。
不过在大型的电气设备中，三相负载也有相对平衡的情况，这种情况下，中性线没有电流通过，可以去掉。去掉了中性线变成了三相三线制。如图3所示。

图3 三相三限制
三角形（△）接法：如图4所示，三相发电机的另一种接法，三角形接法无中性点，其线电压和相电压相等。在一般情况下，很少采用这种方法。负载的三角形接法，如图5所示。三角形接法的波形图如图6所示。


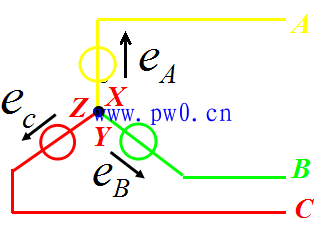

图4三角形接法 图5 负载的三角形接法图

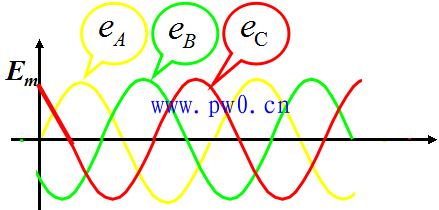

图6 三角形接法波形图
三相电接成“星形”或“三角形”，其电功率均相等。所区别在于线电压的高低和线电流大小不同，应用时可根据需要连接，在连接时注意不要接错，特别是三角形接法，接错了就有烧坏电机的危险。
