正弦交流电路的应用

单相正弦交流电路（即交流220V 市电）普遍用于人们的日常生活和生产中，如照明和家庭用电。
通常，家庭中所使用的单相正弦交流电路往往是三相电源分配过来的。如图2-7所示，供配电系统送来的电源多为交流380V 电源。这种电源是由3根相位差为120° 的相线（又称火线）和一根零线（又称中性线）构成的。3根相线之间的电压为380V，而每根相线与零线之间的电压为220V。这样，三相交流380V 电源就可以分成3组单相220V 电源使用。
从结构上看，单相正弦交流电路是由一根相线和一根零线组成的，主要可分为单相两线式和单相三线式两种供电方式。

图2-7　三相交流380V 变为单相交流220V
（1）单相两线式

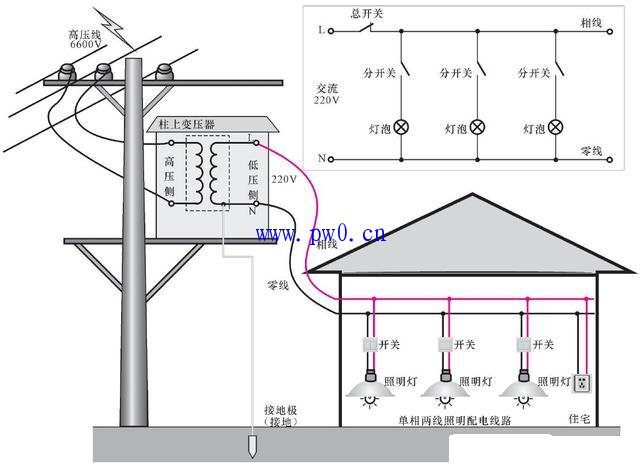

图2-8所示为单相两线式照明配电线路图，从三相三线高压输电线上取其中的两线送入柱上高压变压器输入端。例如，高压6600V 电压经过柱上变压器变压后，其次级向家庭照明线路提供220V 电压。变压器初级与次级之间隔离，输出端相线（L）与零线（N）之间的电压为220V。
图2-8　单相两线式照明配电线路实例
（2）单相三线式

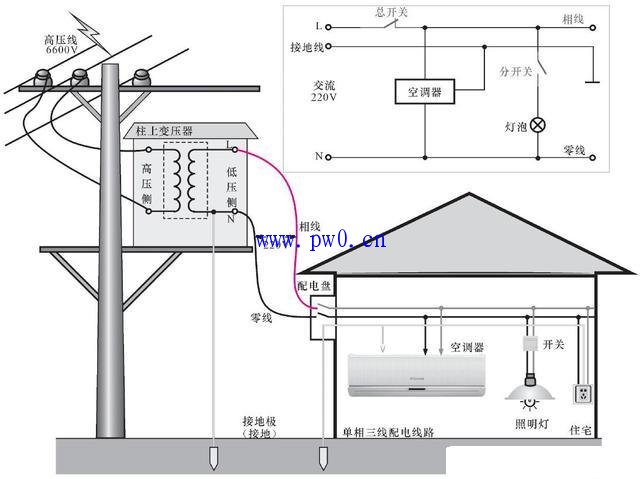

图2-9所示为单相三线式配电线路图。单相三线式配电中的一条线路作为地线应与大地相接。此时，地线与相线之间的电压为220V，零线与相线之间的电压为220V。由于不同接地点存在一定的电位差，因而零线与地线之间可能有一定的电压。
