低电压闭锁过电流保护

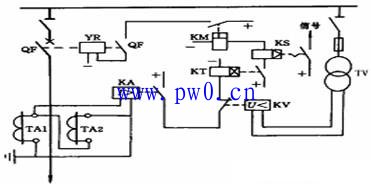

为了降低起动电流，提高保护装置的灵敏度，可采用具有低电压闭锁的过电流保护装置。在线路过电流保护的过电流继电器KA的常开触点回路中，串入低电压（欠电压）继电器KV的常闭触点，而KV经过电压互感器TV接在被保护线路上。
当供电系统正常运行时，母线电压接近额定电压，电压继电器KV处于吸合状态，其常闭触点断开。过电流保护装置的动作电流，是按躲过线路上的计算电流来整定的，不必按躲过线路上的最大负荷电流来整定。这是因为KV的常闭触点与KA的常开触点是串联的，即便线路上由于过负荷而使电流继电器KA动作，但这时KV的常闭触点是断开的，QF也就不会误动作。
装有低电压闭锁的过电流保护的动作电流整定计算公式为


所谓反时限过流保护装置，就是保护装置动作的时限是变化的，它是随通过保护装置电流大小的变化而成反时限的变化，即通过保护装置的故障电流越大，动作时间越短，故障电流越小，动作时间就长。它是由GL型电流继电器组成。由于现在生产的GL15、16等型电流继电器，其触点容量较大，短时分断电流能力可达150A，所以采用交流操作电源“去分流跳闸”的操作方式。这种方式在工厂供电系统中广泛应用。

当一次电路发生相间短路时，电流继电器KA经过一定延时后（反时限特性），其常开触点闭合，紧接着其常闭触点断开（触点是先合后断的转换触点）。这时断路器因其跳闸线圈YR去分流而跳闸，切除短路故障。同时GL型继电器的信号牌掉下，指示保护装置已动作。在短路故障切除后，电流继电器自动返回，信号牌需手动复位。
