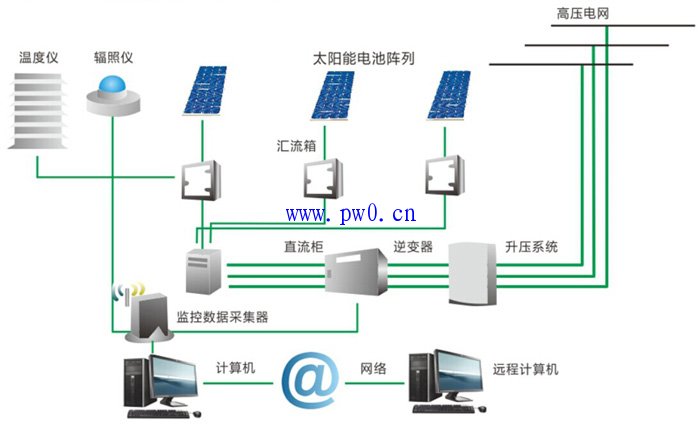

光伏电站的组成结构图

光伏电站的组成结构图
光伏电站作为一种新能源得到了大家的推崇，由于国家政策的原因，很多电气公司开始青睐于它。因此使得光伏产业在国内得到了良好的发展。在西北西南通常以大面积集中式光伏为主，而在华北等地区以分布式光伏为主。由此可见光伏产业目前在国内发展的形势是非常明显的。对于集中式光伏电站来说，所涉及到的设备比较多。那么下面简单的介绍一下。
太阳能电池板：太阳能电池板在光伏电站中起到发电的作用，它一般使用的太阳能电池板是多晶硅，或者薄膜光伏板。将光能充分转化成电能，一般每块电池板产生的电压为DC12V。
电池板支架：一般情况下支架是镀锌方形钢材，它的主要作用是固定电池板。支架的倾斜角度，高度和打入地里的深度根据当地的具体情况而定，一般情况下角度倾斜角在30度左右。
汇流箱：它的作用是将各个支路的电池板上的直流汇集起来，然后一起输送到直流柜中。一般情况下汇流箱带有通讯模块。
直流柜：直流柜的作用是将本柜所带的汇流箱输过来的电流汇集在一起，一般情况下一个直流柜带7个汇流箱。
逆变器：逆变器的作用是将直流柜产生的直流电压转化成交流电压，在此过程中会有部分损耗，这就涉及到了转化率。
箱变：箱变的作用就将逆变器过来的电压升压成35KV电压。一般情况下低压为300V左右，高压为35KV。分两个低压侧，一个高压侧。低压侧用真空断路器，高压侧使用负荷开关。一些通讯设备及照明设备使用的电源一般从箱变取，一兆瓦一台箱变。箱变中安装有光伏箱变测控，它对箱变起到了保护、测量和遥控的作用。

升压站：升压站一般是35KV或者110KV，这根据现场的实际情况而定。一般常见的有35KV进线开关柜、SVG开关柜、所用变开关柜、SVG设备、电抗器、主变、GIS断路器开关、所用变等一次设备。综自系统、功率控制系统、功率预测系统、直流系统、调度数据网络等二次设备。
35KV开关柜：一般情况下每10兆瓦用一台35KV开关柜，开关柜体上装有通用型线路保护。
SVG开关柜：动态无功补偿装置是调度中心明确要求的，通常是经过SVG开关柜来挂在35KV母线上，有几套SVG就用几台开关柜。
所用变开关柜：所用变是站内十分重要的，站内的生活用电、直流屏的充电来源都取自所用变。
主变：主变在变电站中是比较重要的一次设备。将电压从35KV升至110KV。
综自系统：微机保护属于二次设备，它对一次设备起到了监测。保护和控制的作用。
功率控制系统：根据调度中心要求，调节整个电站的出力情况。
功率预测系统：根据外网所取得的天气预报文件、环境检测仪数据和该电站的出力情况，并通过软件计算公式，生成调度要求的文件，并上送至调度主站端。本站形成曲线方便站内运维人员维护和查看。
直流系统：对整个电站的微机保护的电源、控制系统提供了可靠保证。
调度数据网：调度数据网是连接本站与调度主站的一个枢纽部分。一般情况下，屏体上所涉及到的设备有实时交换机、非实时交换机、路由器等设备。
