直流系统正极接地现象及危害

直流系统正极接地现象及危害
直流系统一般用于变电所控制母线、合闸母线、UPS不间断电源，也用作其他电源和逻辑控制回路。直流系统是一个绝缘系统，绝缘电阻达数十兆欧，在其正常工作时，直流系统正、负极对地绝缘电阻相等，对地电压也是相对平衡的。当发生一点接地时，其正、负极对地电压发生变化，接地极对地电压降低，非接地极电压升高，控制回路和供电可靠性会大大降低，但一般不会引发电气控制系统的次生故障。可是，当直流系统有两点或多点接地时，极易引起逻辑控制回路误动作、直流保险熔断，使保护及自动装置、控制回路失去电源，在复杂保护回路中同极两点接地，还可能将某些继电器短接，不能动作跳闸，致使越级跳闸，造成事故扩大。规程严格规定：直流系统多点同极接地，应停止直流系统一切工作，也是基于其故障性质的不确定因素。
（1）直流系统正极接地的危害
当发生直流正极接地时，可能会引起保护及自动装置误动。因为一般断路器的跳合闸线圈以及继电器线圈是与负极电源接通的，如果在这些回路上再发生另一点直流接地，就可能引起误动作。

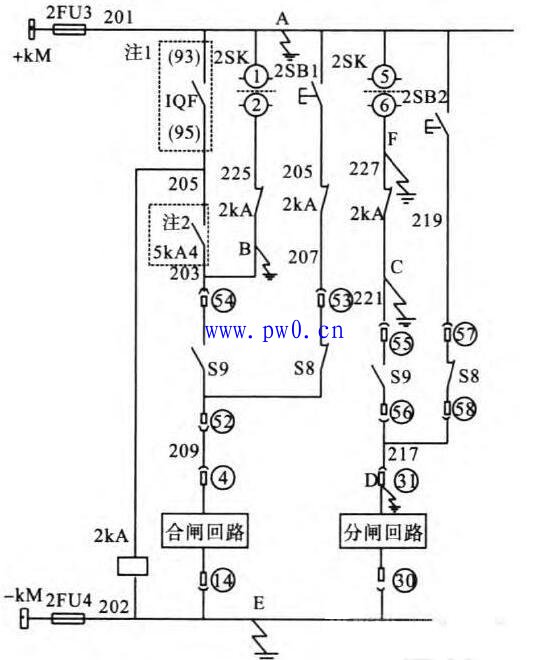

如上图所示，A、B两点发生直流接地时，相当于将外部合闸条件全部短接，从而使合闸线圈得电误动作合闸。A、C两点接地时，则外部分闸条件被短接而误动作跳闸。A、D两点，A、F两点接地，同样都能造成开关误跳闸。
（2）直流系统负极接地的危害
直流负极接地，也可能造成保护及自动装置拒绝动作。因为断路器的跳、合闸线圈以及保护继电器会在这些回路再有一点接地时，线圈被接地点短接而不能动作。同时，直流回路短路电流会使电源保险熔断，并且可能烧坏继电器接点，保险熔断会失去保护及操作电源。
如上图所示，直流接地故障发生在C、E两点，D、E两点，F、E两点接地时，分闸线圈被短接，保护动作及操作时开关拒跳。同理，两点接地开关也可能合不上，如B、E两点接地时。
直流系统接地故障，不仅对设备不利，而且对整个电力系统的安全构成威胁。因此，出现直流接地故障时，必须尽快进行查找并排除故障，避免事故扩大及造成严重后果。
