三合一防雷器安装接线图

三合一防雷器安装接线图
三合一防雷器，也称组合防雷器、视频监控防雷器，是指监控系统中摄像机端的集控制、视频防雷和电源防雷为一体的防雷设备。
三合一防雷器适用于监控系统前端带云台的摄像机（球机）的电源线、视频线和控制线的全方位一体化多功能电涌保护。能有效防止因监控摄像机电源、视频/音频、云台控制等设备间电位差瞬时增大而造成的设备损坏。
NKP-TEL-4C-3a三合一防雷器具有通流容量大、限制电压低、响应速度快，安装方便等特点，可充分保护最新技术的监控设备。

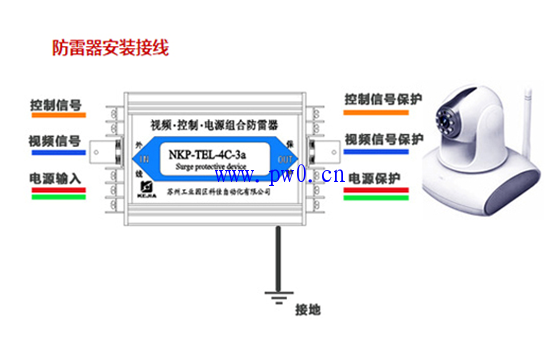

安装接线步骤
1.在被保护设备的线路接口前端分别按照相应线路串联接入避雷器，“OUT”为设备端、“IN”为进线端。
2.电源部分连接：防雷器的标称电压应与被保护摄像机的电源工作电压要求相匹配，安装时请根据安装示意图所示连接。电源线路的“L”为 火线或正极，“N－”为零线或负极。
3.视频信号连接：输入端与信号通道接入口相连，输出端与视频摄像机相连，不得接反,接口要锁紧。
4.控制信号连接：每个防雷器使用一对信号线，接标有“信号”的接口端子
5.将避雷器接地端与防雷地线（推其荐接地阻≤4Ω）作良好电气连接。
6.导线规格：连接导线不小于2.5平方，接地导线不小于6平方，导线要短、直 。
