1．NPN型三极管

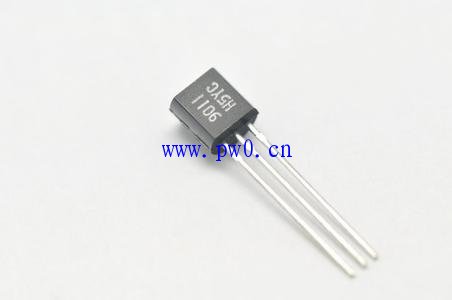

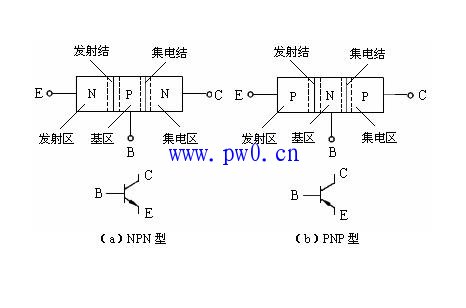

NPN型三极管内部结构的图形符号如图（a）所示，常见的NPN型三极管如图1-1所示。

2．PNP型三极管

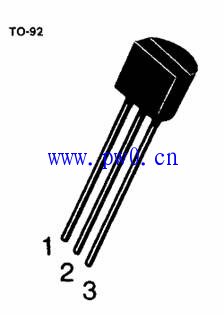

PNP型三极管内部结构的图形符号如图(b)所示，常见PNP型三极管如图1-2所示。

【图1-2】PNP型三极管
3．低频小功率三极管
低频小功率三极管多用于低频放大电路，如收音机的功放电路，其外形如图1-3所示。

【图1-3】低频小功率三极管
4．高频三极管
高频三极管的工作频率很高，通常采用金属壳封装，金属外壳可以起到屏蔽作用。常见的高頻频三极管，如图1-4所示为高频三极管。

【图1-4】高频三极管
