陆地巡洋舰车系的变速器控制阀体

    阀体由上下阀体和7个电磁阀组成，如图8-20所示。

    1．阀体

    ①2号上阀体如图8-21所示。

    图8-20    阀体组

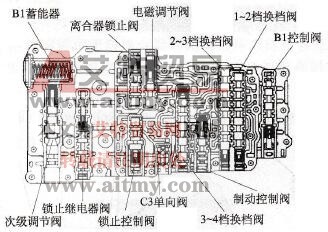

    图8-21    2号上阀体

    ②1号上阀体如图8-22所示。

    ③1号下阀体如图8-23所示。

    图8-22    1号上阀体

    图8-23    1号下阀体

    2．电磁阀

   (1)电磁阀S1、S2、SR

    ①电磁阀S1（如图8-24所示）和SR使用三通电磁阀。

    ②电磁阀S2（如图8-25所示）使用双通电磁阀。

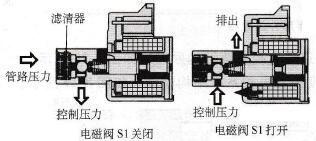

    图8-24    S1电磁阀

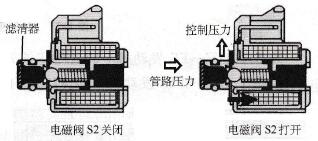

    图8-25    S2电磁阀

    ③电磁阀头部装有滤清器以进一步提高工作可靠性。

   (2)电磁阀SL1、SL2、SLT和SLU

    为了提供与流过电磁线圈的电流成比例的液压，电磁阀SL1、SL2、SLT和SLU按照从发动机和自动变速器ECU接收到的信号，线性控制管路压力和离合器、制动器接合压力。

    电磁阀SL1、SL2、SLT（如图8-26所示）和SLU基本结构相同，电磁阀SL1、SL2、SLY和SLU的功能如表8-3所示。

    图8-26    SLT电磁阀

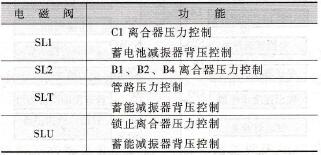

    表8-3    电磁阀SL1、SL2、SLT、SLU功能
