大霸王车系自动变速器故障码的读取

来源:艾特贸易2017-11-01

简介1) 使点火开关至 ON ,但不要起动发动机。 2) 接通超速档 ( O/D) 开关。此开关必须接通,否则“ O/D OFF ”灯将常亮不熄。 3) 用跨接线将诊断插座上的 TE1 和 E1 两端子连接起来(该诊断插

    1)使点火开关至ON,但不要起动发动机。

   2)接通超速档( O/D)开关。此开关必须接通,否则“O/D OFF”灯将常亮不熄。

   3)用跨接线将诊断插座上的TE1E1两端子连接起来(该诊断插座位于驾驶员座椅下面)。

   4)根据“O/D OFF”指示灯的闪烁情况,读出故障码。故障码由两位数组成,“O/D OFF”灯最先连续闪烁的次数,即为此故障码的十位数。间隔1.5s后,第2次闪烁的次数,即为个位数。

    例如,先连续闪烁6次,暂停1. 5s后又连续闪烁2次,故障码即为62。该车自动变速器故障码的含义如表6-2所示。

    1994年以后生产的该车采用2TZ-FZE4缸涡轮增压发动机,使用OBD-Ⅱ型自诊断系统。它可以持续地监测系统工作状况与排放控制系统的效率。如果系统或部件出现故障,则故障指示灯( MIL)会闪烁,以示警告。如果故障在连续的3个测试过程内没有再次出现,则故障指示灯熄灭,但电控单元( ECU)的存储器仍将记录故障码。自诊断系统由诊断插头( DLC)、固定格式数据和故障指示灯组成。诊断插座采用SAEJ-1962标准的插头结构,它有16个端子。

    提取故障码,必须用OBD-Ⅱ型故障诊断仪。在提取故障码之前,应确保有足够的蓄电池电压,以保证自诊断系统工作正常,且故障指示灯工作也正常。故障码读取步骤如下:

    ①把故障诊断仪接至3号诊断插头DLC3上。它位于仪表板左下侧的熔丝盒内。

    ②接通点火开关,接通故障诊断仪。根据故障诊断仪说明书的规定,来读取存储器中的故障码。故障码的含义如表6-3所示。

    ③已记录的故障码,有可能未使故障指示灯闪亮。当某些故障或故障码最初出现时,它们将暂时存储在电控单元( ECU)的存储器中,但不使故障指示灯(MIL)闪亮。

    ④第1次探测到故障码后,先断开点火开关,然后再接通。此时,当第2次探测到故障码时,故障指示灯闪亮。这一过程,称为双程探测法,只用于特定的故障码。

    ⑤记录固定格式数据。当使用OBD-Ⅱ型故障诊断仪时,应使诊断仪处在“正常( NORMAL)”模式。而选用“清除(CHECKMODE)”按钮时,将清除所有故障码。

    6-2    丰田大霸王旅行车自动变速器故障码的含义

丰田大霸王旅行车自动变速器故障码的含义

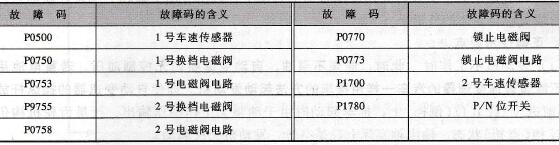

    6-3    自动变速器故障码的含义

自动变速器故障码的含义
