威驰车系安全气囊系统故障码的读取技术方法

    天津丰田威驰轿车配备的安全气囊系统(SRS)由驾驶员安全气囊和前排乘客安全气囊组成，其主要组成部件在车上的安装位置如图5-7所示。

    图5-7    安全气囊系统电控元件位置图

    天津丰田威驰轿车安全气囊系统( SRS)具备故障自诊断功能，当系统发生故障时，中央安全气囊传感器总成将记录相应的故障码并点亮组合仪表上的SRS警告灯（如图5-8所示）。正常情况下，接通点火开关后，组合仪表上的SRS警告灯应点亮约6s后熄灭。如果接通点火开关后，SRS警告灯常亮或闪烁，说明安全气囊传感器总成已经检测到故障码；如果超过6s后，即使断开点火开关，SRS警告灯仍亮，则有可能是SRS警告灯电路短路。该系统故障码的读取可以采用故障检测仪，也可以利用人工方法进行。

   (1)当前故障码的人工读取方法

    ①接通点火开关，等待约60s。

    ②使用跨接线( SST09843-18040)连接诊断插接器DLC3上的TC端子和CG端子，如图519所示。

    图5-8    组合仪表上的SRS警告灯

    图5-9    DLC3诊断插座

    ③根据组合仪表SRS警告灯的闪烁规律（如图5-10所示）读取故障码。

   (2)历史故障码的人工读取方法

    ①使用跨接线( SST09843 -18040)连接诊断插接器DLC3上的TC端子昶CG端子。

    ②接通点火开关，等待约60s。

    ③根据组合仪表上SRS警告灯的闪烁规律（如图5-10所示）读取故障码。

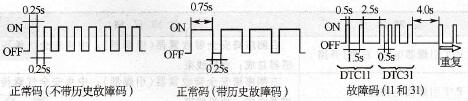

    图5-10    SRS警告灯闪烁故障码的方法
