花冠车系怠速控制阀的检查

    (1)车上检查（如图4-7、4-8所示）

    图4-7    怠速控制阀

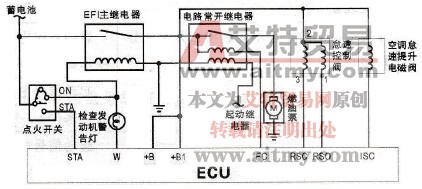

    图4-8    怠速控制阀电路图

   1)使发动机达到正常温度，怠速调整正确，变速器在空档位置。

   2)用跨接线将诊断座的TE1与E1连接起来。

   3)在将发动机保持在1000~1500r/min的转速运转5s之后，检查是否能回到怠速转速。如果怠速转速不符合要求，应检查ISC阀、线束和ECU。拆下跨接线，必要时拆下ISC阀并对其进行检查。

    对7A-FE发动机，除了进行上述检查外，还应检查ISC阀的电阻值。+B端子与其他端子( RSC、RSO)之间的电阻值应为17.0~24.5Ω（冷态）或21.5~28. 5Ω(热态)。如果电阻值不符合要求，应更换ISC阀。

   (2)拆卸后检查对4A-FE发动机，还应在拆卸后检查ISC阀的工作情况，方法如下。

    ①检查ISC阀是否处于半开状态。

    ②将ISC阀插接器连接到ISC上。

    ③接通点火开关（打到“ON”位）。

    ④检查ISC阀是否在0.5s内按照全开、全关再半开的顺序动作。

    ⑤如果ISC阀的动作与要求不符，应更换ISC阀。
