锐志车系电动门锁系统组成与功能

    1．电动门锁系统主要组成部件

    ①在所有车型上标配了“车门钥匙连动门锁”，它具备钥匙锁入防止功能以及碰撞感应车门锁止解除等功能。

    ②门锁总成采用了保护器一体式外壳、驾驶员侧车门钥匙孔和门锁总成直接耦合以及和车门内侧手柄的拉索式连接等，减少了使用的零部件，增强了车辆的防盗性能。

    ③由于各车门外侧手柄采用了把手的方式，提高了可操作性。

    ④停用了前排乘客侧车门钥匙孔。

    电动门锁系统主要组成部件如图3-1所示，各部件功能如表3-1所示。

    图3-1    电动门锁系统主要组成部件

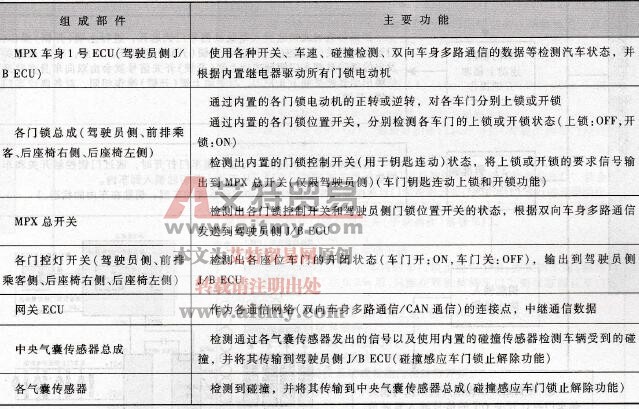

    表3-1    电动门锁系统主要组成部件功能

    2．电动门锁系统主要功能与操作

    电动门锁系统电路图，如图3-2所示。

    图3-2    锐志电动门锁系统电路图
