花冠车系直接点火系统故障码P0335诊断与排除

    故障码P0335的产生表明曲轴位置传感器电路有故障，原因可能是曲轴位置传感器电路断路或短路、曲轴位置传感器或发动机ECU有故障。

   1)检查曲轴位置传感器端子间的电阻，应符合表4-1要求。若不正常，则更换曲轴位置传感器。

    表4-1    点火系统基本参数



   2)点火系统传感器与ECU连接电路如图4-2所示，检查电路中发动机ECU与曲轴位置传感器的配线和插接器。脱开曲轴位置传感器插接器C3，脱开发动机ECU插接器E8，检测曲轴位置传感器导线侧插接器C3端子1与发动机ECU导线侧插接器E8端子16(NE+)间的导通性，以及曲轴位置传感器导线侧插接器C3端子2与发动机ECU导线侧插接器E8端子24（NE-）间的导通性，应导通。检测发动机ECU导线侧插接器E8端子16与端子17间、端子24与端子17间的电阻（是否短路），应不小于1MΩ。若检测结果不正常，则修理或更换配线和插接器。

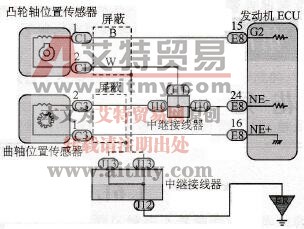

    图4-2    1.6L花冠轿车点火系统传感器与ECU连接电路图

   3)检查曲轴位置传感器的安装情况，若不正常，则紧固曲轴位置传感器。检查曲轴位置传感器信号齿盘，若不正常，则修理或更换曲轴位置传感器信号齿盘。
