电编码锁的外形及安装尺寸图是怎样的

来源:艾特贸易2017-10-24

简介电编码锁外形尺寸及安装尺寸如图 5-31 所示。 图 5-31 电编码锁外形尺寸及安装尺寸 (a) DNBS - 2A 型; (b) DNBS-2B 型; (c) DNBS-2C 型 用于马赛克控制屏时,只需拆去两个马赛克模块,插入电编

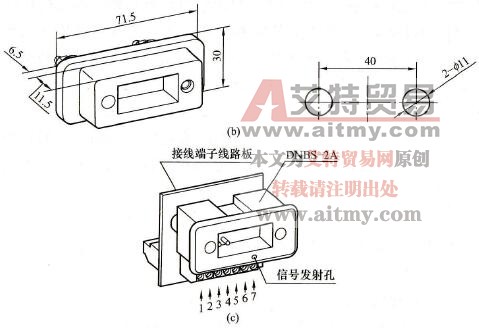

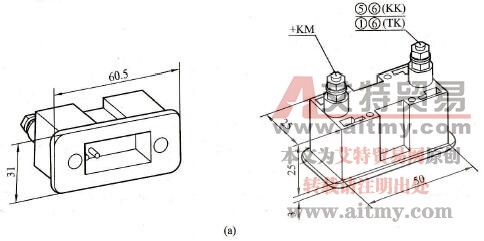

    电编码锁外形尺寸及安装尺寸如图5-31所示。

电编码锁外形尺寸及安装尺寸

电编码锁外形尺寸及安装尺寸

    5-31    电编码锁外形尺寸及安装尺寸

   (a) DNBS - 2A型; (b) DNBS-2B型;(c) DNBS-2C

    用于马赛克控制屏时,只需拆去两个马赛克模块,插入电编码锁,并用平板型固定支架固定后即可;用于普通控制屏时,只需在屏上开一25×50mm的方孔,插入电编码锁,并用凹型固定支架固定后即可。
