过热保护继电器

(1)蝶形过载继电器。蝶形过载继电器是一种热保护元件，所以又称热保护器，如图1-21所示。它是全封闭压缩电机的一种过载、超温保护元器件，由电加热丝、蝶形双金属片、接线柱、调整螺钉、固定螺母及外壳组成。



    图1-21蝶形双金属热保护

    1一电热丝；2一蝶形双金属片；3一壳体；4一接线柱；5一调节螺钉；6一锁紧螺母

    引起蝶形热保护器动作的原因有两个，既压缩机温升过高和电流过大。它依靠弹性钢丝固定在压缩机的接线盒内，并紧贴机壳表面，感受压缩机壳体温度，接线方式是与压缩机运行绕组串联。

    当压缩机因某种原因引起电流过大时，蝶形热保护器内部的电加热丝发热，蝶形双金属片受热变形弯曲使保护触点断开，切断压缩机电源。如压缩机温度异常升高，壳体温度大于90℃时，蝶形双金属片也会受热变形弯曲使保护触点断开，切断电源而保护压缩机。

    冰箱修理中可按表1-19次参数选配蝶形热保护器。

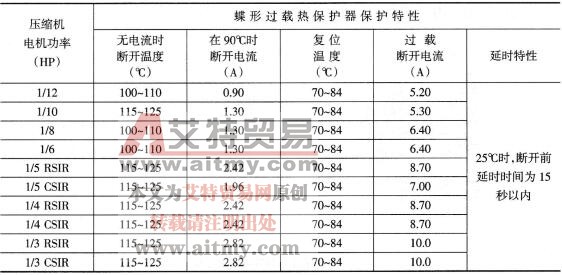

表1-19蝶形过载热保护器技术参数



(2)三相电热继电器。三相热继电器在控制电路中作为长期过载保护之用，它是利用电流的热效应使电接点触头动作的电器。热继电器如图1-22所示。



图1-22 JRO热继电器

    用热继电器时，应将热驱动器件的电阻丝串联在主电路中，将常闭触头串联在具有接触器线圈的控制电路中。

    当电动机过载时，主电流流过的电流超过了额定值，使双金属片过热。因为左面和片金属的热膨胀系数比右面一片金属大，双金属片向右弯曲，推动滑杆，使动触头脱开静触头，从而切断了控制电路，迫使电动机断电停转，实现过载保护。电动机断电后，经过一段时间，双金属片散热冷却，采用手动复位。才能重新起动电动机。制冷空调设备应采用手动复位。

    热继电器的工作电流可以在一定范围内调整，称为整定。整定电流值应是被保护电动机的额定电流值，其大小可通过旋动整定电流旋钮来实现。由于热驱动件的热惯性，当流过热继电器的过载电流超过整定电流时，必须经过一定时间，热继电器才动作（这种特征正符合电动机过载保护的需要），因此热继电器不能做短路保护用。
