分离型安全设备过滤器

  过滤器是用来清除制冷剂中的机械杂质，如金属屑、焊渣、氧化皮等；分气体过滤器和液体过滤器两种。高压系统即在储液器出液处至节流阀之间装有液体过滤器，防止机械杂质进入压缩机；低压系统即在压缩机吸气口装有气体过滤器，防止污物堵塞或损坏阀件；冷冻机油系统在油泵的进油处（往往在曲轴箱内）装有油过滤器。

    过滤器是利用金属丝网来阻挡污物，氨用过滤器采用两至三层网孔为0.4mm的钢丝网制成，氟利昂过滤器则由网孔为0.1～0.2mm的铜丝网制成。过滤器的大小可按制冷剂通过过滤网的流速来选用。气体流速取1～1.5 m/s，液体流速取0.07～1m/s。按流速计算的过滤器规格，如果小于被安装处的管径，可分别按气体和液体管的管径来选择。安装过滤器时，应注意制冷剂的流动方向，使制冷剂从过滤网内向网外流，便于将过滤网拆下来清洗。

在氟利昂制冷机中，还用到干燥器（见图1-30），装在液体管路上，用于吸收制冷剂中的水分，防止堵塞通道发生“冰塞”。干燥器有用无缝钢管制成的外壳，内装一个由金属网作的内胆，胆内装有吸附剂（胶或分子筛）。干燥器一般装在节流阀前，通常还装有旁通管路，当干燥器停止使用、更换干燥剂或拆下清理时，制冷机能够继续工作。



图1-30干燥过滤器

    小型制冷机中往往不装干燥器，而在充灌氟利昂时使其一次通过干燥器即可。干燥器内装有吸水物质，串接在制冷剂液体管道上，当制冷剂流经干燥器时，其中水分被留下来。干燥器使用一段时间后其含水量增加，吸水能力降低而需更换。换下的干燥剂用200℃左右热空气加热再生。

有时将过滤器与干燥器合为一体，称为干燥过滤器。为防止干燥剂进入管路系统中，干燥过滤器两端装有铁丝网或铜丝网及纱布和脱脂棉等过滤层。常用的干燥剂性能见表1-20。

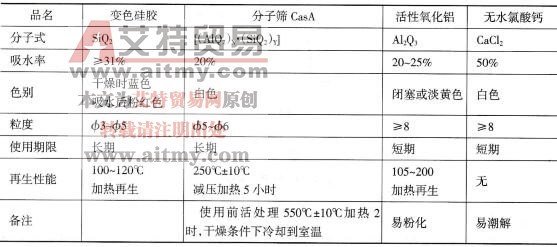

    表1-20干燥剂性能表
