电网微机防误操作系统结构及操作流程是怎样的

    图5-27所示为电网综合防误操作系统结构示意图。

    图5-27    电网综合防误操作系统结构示意图

    防误主机显示全部电网线路的信息，包括电缆、隔离开关、断路器、熔断器、环网柜、电缆分支箱、架空线路等全部电网运行设备的接线图。当运行（调度）人员在防误主机上通过电网系统接线图进行模拟操作时，防误主机使用拓扑分析，根据当前设备状态现状、电源点的流向因素等对模拟预演操作进行综合逻辑判断。若符合防误规则，则通过；若违反防误规则，则对该项操作以文字和声音两种形式告警，提示用户重新检查操作项内容。模拟预演结束后生成正确的操作票，并将操作票通过红外、无线的方式传输给电脑钥匙，现场操作人员按电脑钥匙显示的提示，对设备进行相应操作，并将操作的结果实时回传至防误主机。图5-28所示为系统的操作流程。

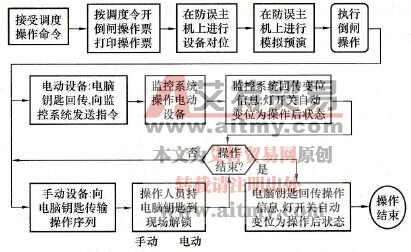

    图5-28    系统的操作流程
