电压比较器电路简介

    电压比较器是一种用来比较两个或两个以上模拟电平，并给出比较结果（用数字量描述）的功能部件。

    除电源端外，有两个输入端：一个是同相输入端，用“+”号表示；另一个是反相输入端，用“-”号表示。除输入端外，还有一个输出端，输出端总是与同相输入端同相。当反相输入端电平高于同相输入端电平时，输出端就要反相。

    电压比较器的应用十分广泛，用电压比较器可构成各种比较和判别电路，在空调器的单片机中，电压比较器常用作电平比较器、窗口比较器，对温度、电压等模拟量进行控制。

    1．电平比较器

    电平比较器的常用电路如图5-18所示。比较电路的一个输入端被置于一个稳定的参考水平上，另一输入端则加上要与之比较的电平，当大于（或小于）此参考基准电平时，电压比较器作出“1”或“0”的响应。

    图5-18    电平比较器

    2．窗口比较器

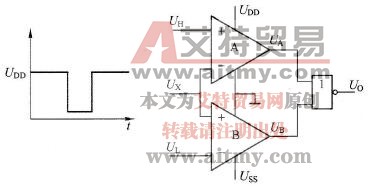

    用两个电压比较器（称双比较器）可以组成窗口比较器，如图5-19所示。图中比较器A的同相端设置在窗口上限UH上，比较器B的反相输入端设置在窗口下限UL上，两个参考电压构成一个窗口，只有UX落在窗口内部UL< UX< UH时，输出才为0。

    图5-19    窗口比较器

    电压比较器可分为单比较器、双比较器及四比较器几个类型。在空调器的单片机中，常用的有LM324、LM339等四运算放大器。
