小型制冷空调装置的系统检漏、抽真空、充制冷剂技术方法

    1．系统检漏

    将制冷压缩机及系统焊接好，从低压修理口小管接上三通管，装上真空压力表。然后将氮气从低压修理口灌入，试验压力应根据使用的工质不同而有所差异。待系统内充氮压力稳定后，作沉水检查。合格后放尽氮气，送入燥箱干燥。干燥温度一般控制在60～80℃，干燥时间约为24h。

    2．抽真空

    系统试漏后即进行真空实验，真空度不应低于8.64×104Pa，并静置18～24 h，其真空度不变为合格。图5-21为全封闭制冷系统抽真空的流程图。

    图5-21    全封闭压缩机系统真空

    抽真空的接管是在低压修理口上接出，真空泵进口处安装一个截止阀，当制冷系统达到真空，应将此阀关闭，以免空气沿真空泵轴封处进入系统。

    3．充制冷剂

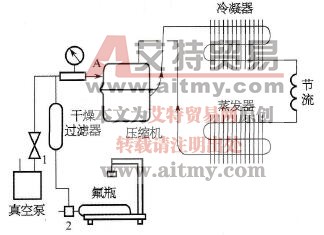

    图5-22所示为全封闭压缩机制冷系统充氟流程图。在充氟工具管路上应加装干燥过滤器，氟瓶放在磅秤上。启动真空泵，再次把制冷系统及充氟工具内的空气抽尽，停止真空泵运转。关闭阀1，开启氟瓶阀2，氟利昂便在压力差作用下经干燥过滤进入系统，充到产品说明书所规定的数量时关闭氟瓶阀2。用专用卡钳将低压修理口A处铜管夹死并锯断，再用锡焊封口，以防泄漏。最后，用肥皂水或校漏灯，对整个制冷系统检漏一次，不漏后进行性能测试。

    图5-22    全封闭制冷系统充氟流程图

   1-真空泵吸入阀；2-氟瓶阀
