气焊中焊炬及胶管简介

    气焊炬又称气焊枪，是进行气焊工作的主要工具。它的作用是使可燃气体（乙炔等）与助燃气体（氧气）按一定比例混合，并以一定流速喷出燃烧，生成具有一定能量、成分和形状的稳定的火焰，以便进行气焊工作。

    焊炬按可燃性气体与氧气混合的方式不同分为射吸式和等压式，其中以射吸式焊炬使用较为广泛。

    射吸式焊炬主要由进气管、调节阀、喷嘴、射吸管、混合气体管、焊嘴等部分组成，其结构原理如图2-12所示。

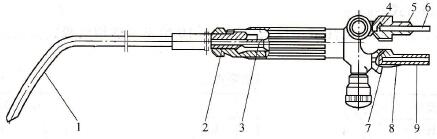

    图2-12    射吸式焊炬结构原理图

   1-焊嘴2-混合气体通道3-射吸管4-喷嘴5-喷射管6-乙炔通道7-氧气通道8-氧气调节阀9-乙炔调节阀

    射吸式焊炬工作时，氧气由氧气通道7进入喷射管5，再从直径非常细小的喷嘴4喷出。当氧气从喷嘴4喷出时，吸出聚集在喷嘴周围的低压乙炔，这样氧气与乙炔就按一定比例混合，并以一定速度通过混合气体通道2从焊嘴1喷出。

    射吸式焊炬的优点是可以使用低压乙炔。缺点是施焊过程中，混合气体的成分不够稳定，所以在使用过程中，必须时刻注意火焰的形状与颜色，以判断混合气体的成分，随时调整火焰。射吸式焊炬的主要技术数据见表2-7。

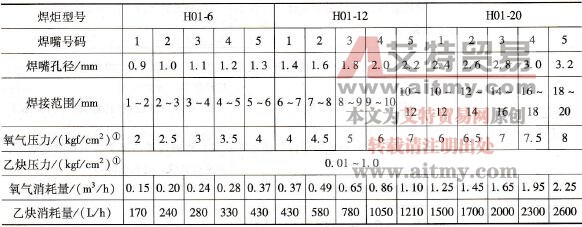

    表2-7    射吸式焊炬的主要技术数据

    注：1．气体消耗置为参考数据。

    2．焊炬型号中H表示焊炬，01表示射吸式，6、12、20表示可焊接的最大厚度(mm)。

    ①1kgf/cm²=0.098MPa。

    射吸式焊炬的常见故障及排除方法见表2-8。

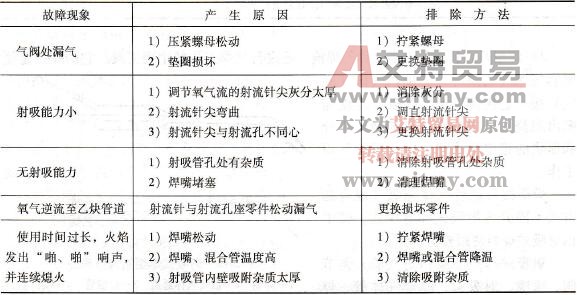

    表2-8    射吸式焊炬的常见故障及排除方法

    图2-13所示为等压式焊炬的构造。等压式焊炬是氧气与可燃气体压力相等、混合室出口压力低于氧气及燃气压力的焊炬。工作时压力相等或相近的氧气、乙炔气同时进入混合室，具有可燃气体流量保持稳定，火焰燃烧也稳定，并且不易回火的特点，但它仅适用于中压乙炔。

    图2-13    等压式焊炬的构造

   1-焊嘴2-混合管螺母3-混合管接头4-氧气螺母5-氧气接头螺纹6-氧气软管接头7-乙炔螺母8-乙炔接头螺纹9-乙炔软管接头

    表2-9给出了常见等压式焊炬的型号及技术数据。

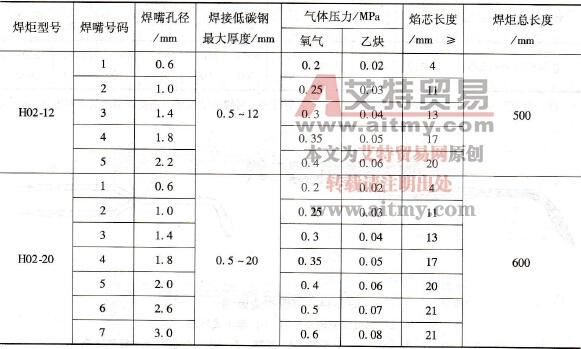

    表2-9    常见等压式焊炬的型号及技术数据

    注：焊炬型号中H为焊( Han)的第一个字母，0表示手工，2表示等压式，12、20表示焊接低碳钢的最大厚度为12mm、20 mm。

    输送氧气、乙炔气或液化石油气到焊炬的橡胶软管采用优质橡胶夹麻织物或棉纤维制成。氧气胶管的允许工作压力为1.5MPa，孔径为8mm；乙炔胶管的允许工作压力为0.5MPa，孔径为10mm。为便于识别，氧气胶管采用红色，乙炔胶管采用绿色。
