干簧管继电器检测方法图解

   干簧管继电器有两种类型：一种是本身具有通电线圈的，另外一种是外带永磁铁的干簧管继电器。它们的检测方法如下：
    1.有线圈的干簧管继电器触点的检测

    干簧管继电器的常开触点H型和转换触点Z辆重型，下图为Z型的检测示意图。

    选用万用表的RX1档，将表笔分别接在常闭接触点的两个引出脚上，阻值为OΩ。然后用表笔接触常开触点的引脚，它的阻值应该是无穷大（∞ ），再给继电器的线圈加上改元件的额定电压，通电线圈产生的磁场使常开的舌簧片磁化，将常闭触点转为开路，将常开触点转为闭合。此时原常闭触点电阻值应变为无穷大，常开触点的电阻值则变为OΩ，与通电前的阻值情况相反，说明该Z型继电器良好，若万用表有一定阻值或无指示，则说明该继电器有故障。
    2.永久磁铁干簧管继电器触点的检测
    将万用表置于RX1档，使永久磁铁原理干簧管，再用万用表的两支表笔分别接触干簧管(H)的两个引脚，此时表的指示值应为无穷大，然后将永磁铁平行移近干簧管，在移至相聚6-10mm时，万用表的指示值变为0欧姆，说明该H型永磁干簧管的触点良好。用上述方法同样可检测Z型继电器。测试的时候，若万用表的只是有一定阴值或者无指示，则表明继电器的簧片有故障，可能是接触不好或者是磁化不良等原因。
    3.干簧管继电器线圈直流电阻检测

    干簧管继电器的型号不同，线圈的直流电阻也是不同的，通过检测线圈的直流电阻，可以判断继电器是否正常。下面是市面上某种干簧管继电器(JAC-4)检测的方法和图片：

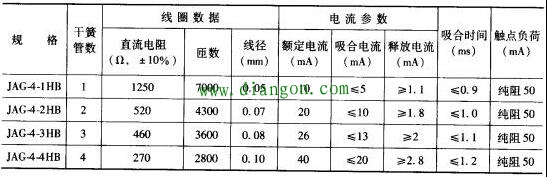

    接线圈工作电压不同，JAC-4干簧管继电器分为A(6V)M，B(12V)，C（24V）三大类：触点形式不同，分类H型（动合式，即常开式）和Z型（转换式）。下图为JAC-4干簧管继电器的参数图：

    由上图参数可知，虽同为JAC-4型的继电器，但因其内置的干簧管数目不同，线圈的直流电阻值，额定电流以及吸合电流都是不一样的。用万用表测量线圈的直流电阻时，将万用表调至R*100档，量表笔分别接到线圈的两个引脚上面（如下图），JAC-4-1HB型继电器线圈的直流电阻因为125Ω，JAC-4-4HB继电器的线圈电阻应为270Ω，因线圈的电阻有±10％的误差，加上万用表的测量误差，如测得的阴值与标称值基本接近，则测得的阻值为无穷大，则表明线圈开路；若测得的阻值与标称值相差很大，这说明线圈内部有问题，一般都是接触不良，和局部短路的原因。

    干簧管继电器线圈直流电阻的检测：

    4.干簧管继电器吸合电流和释放电流的检测
    这两个参数一般在产品说明书中都有说明和标示的，将测得的值与说明书中给定的值对照，若基本相近，则说明继电器是好的，具体的测试方法可以参考电磁继电器的测量方法。
