电动机正反转互锁电路接线图详解

来源：艾特贸易2017-08-25

简介接触器联锁正反转控制线路中，电动机从正转转变为反转时，必须先按下停止按钮后，才能按反转启动按钮，否则由于接触器的联锁，不能实现反转。否则会出现短路，因此此线路工作

接触器联锁正反转控制线路中，电动机从正转转变为反转时，必须先按下停止按钮后，才能按反转启动按钮，否则由于接触器的联锁，不能实现反转。否则会出现短路，因此此线路工作安全可靠，但操作不便。

不用按停车按钮就可以顺利实现正反转功能。
线路的工作原理如下：先合上电源隔离开关QS

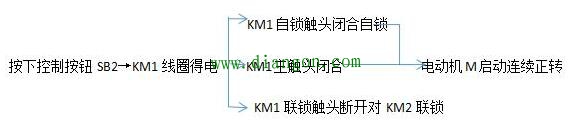

1、正传控制

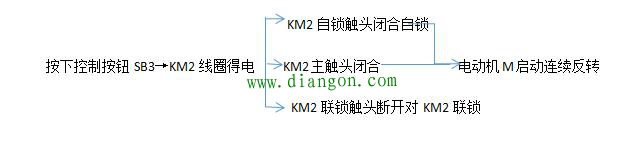

2、反转控制：

3、停车
按下SB1，整个控制电路失电，主触头分短，电动机M失电停转。
