通电延时和断电延迟时间继电器的区别

这两个术语用于延时继电器，两者区别如下：
1、通电延时就是线圈通电后，常开和常闭触点延时后才动作，线圈断电后立即复位；
2、断电延时就是线圈通电后，常开和常闭触点立即动作，线圈断电后延时工作。
　　通电延时时间继电器的触点，在继电器通电后，延时时间到达设定的时间触点动作。继电器断电后触点复原。
　　断电延时时间继电器的触点，在继电器通电后触点动作，继电器断电后，延时时间到达设定的时间触点复原。
　　在电路图上如何辨识时间继电器的触点是断电延时还是通电延时？
　　主要看图形符号中圆弧的画法。

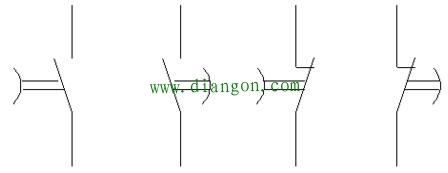

　　先看通电延时时间继电器的触点的图形符号：
　　通电延时时间继电器的触点看圆弧，圆弧向圆心方向移动，带动触点延时动作。

　　再看断电延时时间继电器的触点的图形符号：
　　断电延时时间继电器的触点也是看圆弧，通电后触点动作。断电后，圆弧向圆心方向移动，带动触点延时复位。

　　当然，有些时间继电器还带有瞬时动作触点，这些触点跟普通继电器触点一样，通电动作，断电复原。
