有源滤波电路图原理

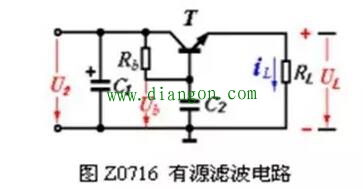

　　为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。常见的RC有源滤波电路如图所示。

　　它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。该电路的优点是：
　　1．滤波电阻Rb 接于晶体管的基极回路，兼作偏置电阻，由于流过Rb 的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取较大的值（一般为几十k Ω），既使纹波得以较大的降落，又不使直流损失太大。
　　2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。如图中接于基极的电容C2 折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因 ie = （1+ β ）ib之故）。
　　3．由于负载凡接于晶体管的射极，故 RL上的直流输出电压UE≈UB，即基本上同RC无源滤波输出直流电压相等。
　　这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。
