电工师傅手把手教您:房子装修电线布置图解

刚拿到新房钥匙的时候，每个人估计都会高兴的睡不着觉。但是一想到装修就苦逼了。因为很多人都是第一次做家庭装修，对于很多细节都不懂，尤其是电线的布局需要注意哪些事项更是一无所知。家庭装修电线布局如果工人不按这样装，你就一分钱都不要给。
1、走廊走廊应该设两支路线：电源线照明线。电源终端接口要预留1-2个。灯光可以根据走廊的面积、长宽度来选择灯。
2、客厅客厅布线一般应为8支路线：包括电源线(2.5mm2铜线)照明线(1.5mm2铜线)、空调线(4mm2铜线)、电视线(馈线)、电话线(4芯护套线)、电脑线(5类双脚线)、对讲器或门铃线(可选用4芯护套线，备用2芯)、报警线(指烟感，红外报警线，选用8芯护套线)。
3、餐厅餐厅电线应为三支路线：电源线、照明线、空调线。电源线预留2-3个接线口。灯光照明选用暖色光，空调要按需求预留接口。
4、卧室卧室一般需要7支路线：电源线、照明线、空调线、电视馈线、电话线、网线、报警线。

卧室各线终端预留：床头柜的上方预留电源线口，并采用5孔插线板带开关为宜，可以减少床头灯没开关的麻烦，还应预留电话线口，如果双床头柜，应在两个床头柜上方分别预留电源、电话线口。梳妆台上方应预留电源接线口，另外考虑梳妆镜上方应有反射灯光，在电线盒旁另加装一个开关。写字台或电脑台上方应安装电源线、电视馈线、电脑线、电话线接口。照明灯光采用单头灯或吸顶灯，多头灯应加装分控器，重点是开关，建议采用双控开关，单联，一个安装在卧室门外侧，另一个开关安装在床头柜上侧或床边较易操作部位。空调线终端接口预留，需由空调安装专业人员设定位置。报警线在顶部位置预留线口。如果卧室采用地板下远红外取暖，电源线与开关调节器必须采用适合6平方铜线与所需电压相匹配的开关，温控调节器切不可用普通照明开关，该电路必须另行铺设，直到入户电源控开部分。
5、餐厅的电路设计：
餐厅布线应为4支路线：包括电源线、照明线、空调线、电视线。
电源线尽量欲留2至3个电源接线口。灯光照明最好选用暖色光源，开关选在门内侧。空调也需按专业人员要求欲留接口。另外，在餐厅予留电视接口，边看新闻，边吃饭也是很不错的想法。
6、卫生间的电路设计：
卫生间布线应为5支线路：电源线、照明线、电话线、电视线、背景音乐线。
电源线以选用4mm2线为宜。考虑电热水器、电加热器等大电流设备，电源线接口最好安装在不易受到水浸泡的部位，如在电热水器上侧，或在吊顶上侧。电加热器，目前看好的是浴霸，同时可解决照明、加热、排风等问题，浴霸开关应放在室内。而照明灯光或镜灯开关，应放在门外侧。在相对干燥的地方欲留一个电话接口，最好选在坐便器左右为宜，电话接口应注意要选用防水型的。如果条件允许的话，在墙壁装上个小液晶电视或背景音乐，边泡热水澡边看电视或听音乐也是很不错的想法吧？
7、书房的电路设计：
书房布线应8支线路；包括电源线、照明线、电视线、电话线、电脑线、空调线、报警线、背景音乐。
书房内的写字台或电脑台，在台面上方应装电源线、电脑线、电话线、电视线终端接口，从安全角度应在写字台或电脑下方装电源插口1-2个，以备电脑配套设备电源用。照明灯光若为多头灯应增加分控器，开关可安装在书房门内侧。(http://www.diangon.com/版权所有）空调欲留口，应按专业安装人员要求欲留。报警线应在顶部欲留接线口。
8、阳台的电路设计：
阳台布线应为4支线路：包括电源线、照明线、网络线、背景音乐。
电源线终端欲留1—2个接口。照明灯光应设在不影响晾衣物的墙壁上或暗装在挡板下方，开关应装在与阳台门相联的室内，不应安装在阳台内。另外，坐在阳台上网、听音乐也是不错的想法。
家里边会使用很多大功率电器，所以出现短路是很正常的现象，但是出现这种问题的原因就是因为电路街头出现问题，今天有老师傅亲自教我们处理接头处的电线缠绕连接问题。
下面是安装流程

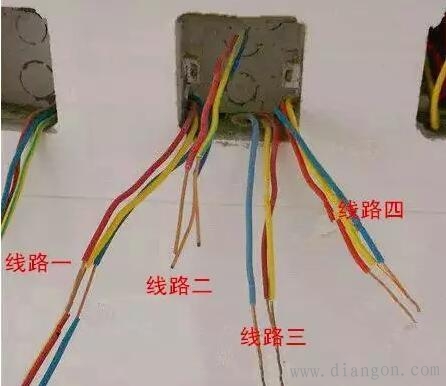

1、首先一定要预留出足够长的长度，20厘米左右即可。并且一定要注意线路切口整齐。

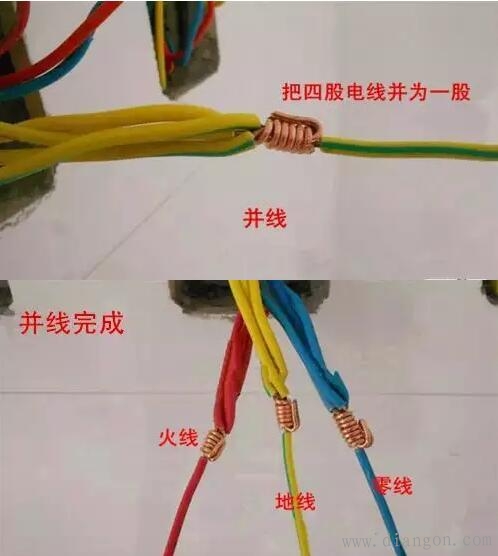

2、因为接口处留给电源的地方是很少的，所以我们要化多为一，就是要将这好几条线都组成一条。所谓的组成一条就是剥掉绝缘层，用一根缠绕裸露出来的铜线。

3、为了安全起见就是还要用绝缘胶布将接头紧密缠绕。

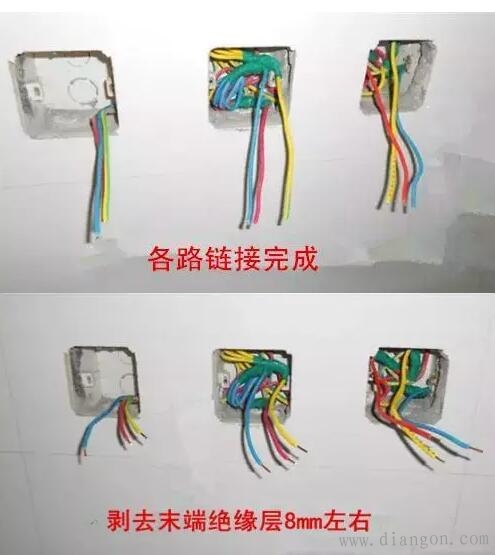

4、将已经整理好的电线就可以按照规律放置在盒子里。在末端留出来的长度约8毫米左右。
5、与插座连接；
6、最后安装固定；
相信大家已经看明白了我们的步骤，这样就可以大大减少家里电线短路的情况。但是需要提醒大家的是，这种方法适用的是留出来的线头足够长的情况，太短的话是不适用的。
家装强弱电电路电线铺设方式有
1、地下开槽暗埋、常用方式，方便，快速，便于施工，稍微会占一点地面高度空间。
2、墙上开槽走墙、方式同上，速度稍慢，会增加墙体厚度，使室内面积看上去更小。
3、顶上设卡走顶、走在吊顶上，优点是不占空间，缺点施工不便，因管子是软的，所以每隔十几公分都要做固定处理，加大工程量，费用最高。
家装强弱电电路电线暗埋的八个步骤
1、确定强弱电线室内接入点的位置
在这一环节，业主需要将自己的使用习惯和功能需求告诉设计师，如在卧室内安装电视，就需要在卧室的墙上安装电视信号线的接口；在书房使用电脑，就需要在书房的墙体上安装网线接口；在卫生间安装一部电话，就需要将电话线的接入点引到卫生间的墙体。
2、弹线
弹线即使用一条沾了墨的线，弹在地上或者墙上，作用是用来确定弱电线从弱电箱到接入点之间走线的位置，为后期的暗埋线提供参考。
3、剃槽
根据走线的路径，在墙体上人工开凿出用来暗埋线管的线槽，需要注意的是，剃槽时一定不能破坏墙体内的钢筋。
4、预埋管路
在暗埋线的过程中，严禁将裸露的电线直接暗埋在墙体内，因此需要线管。通常用于暗埋线的线管分为PVC材质线管和镀锌铁管两种，强弱电分色分管，利与辨认。
5、开始穿线
将所要暗埋的强弱电线从强弱电电箱处牵引到线管，穿过线管，直至最终墙面上的接口处。
6、验收线路是否通畅
穿线完毕后，就需要用万用表等设备对所穿的电线进行验收，查看线路是否通畅，是否存在断点或短路。
7、安装面板
在整体装修工程完工后，在墙面上的弱电线接口处安装相应的面板。
8、覆盖工程
埋管、穿线结束后，需要对剃槽进行覆盖，例如对于墙面剃槽，需用嵌缝石膏把线槽封闭，然后用嵌缝带贴牢，再进行后期墙面装修。对于地面剃槽，应用水泥砂浆去填槽并找平，接下来正常铺地板或地砖。
