　　前面我们讲到什么是步进驱动器，并介绍了步进驱动器的几个原理，接下来我们总结几种步进电机驱动器接线方法，具体分有三种方式介绍如下：

　　一、步进驱动器接线方法

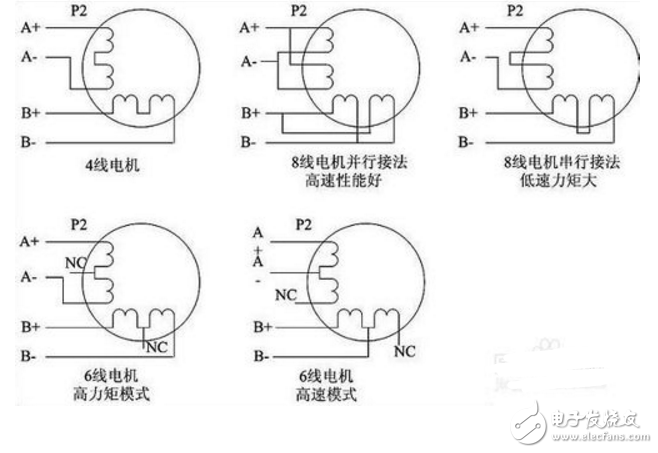

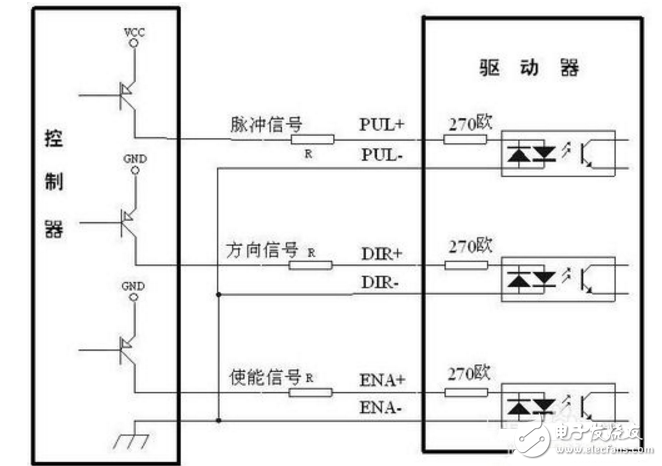

　　1、共阳极接法

　　2、共阴检接法

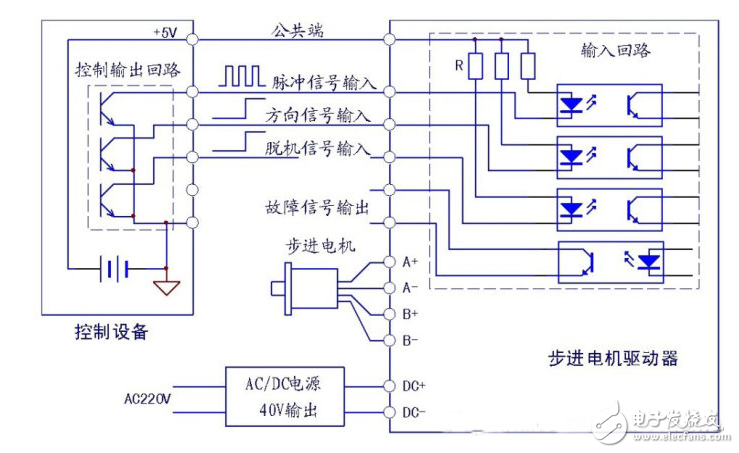

　　3、和差分方式接法

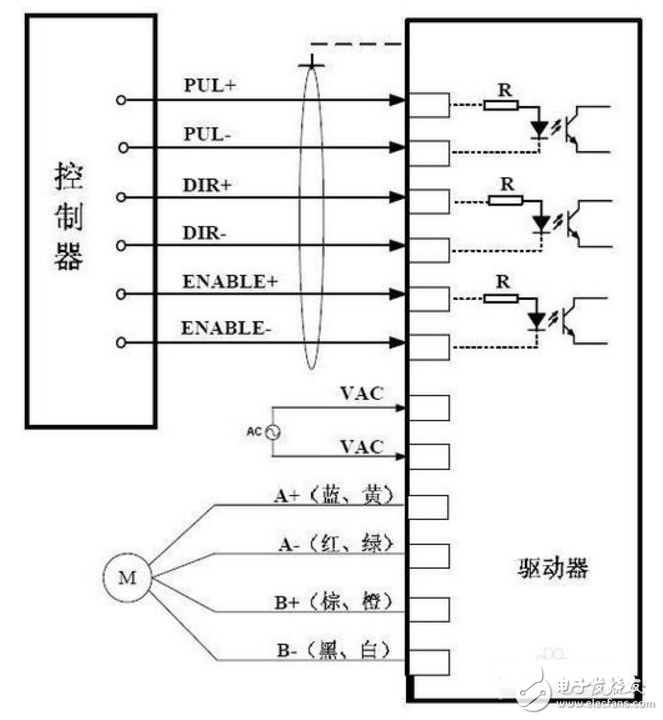

　　二、三相步进驱动器接线图

　　三、步进电机控制器接线图

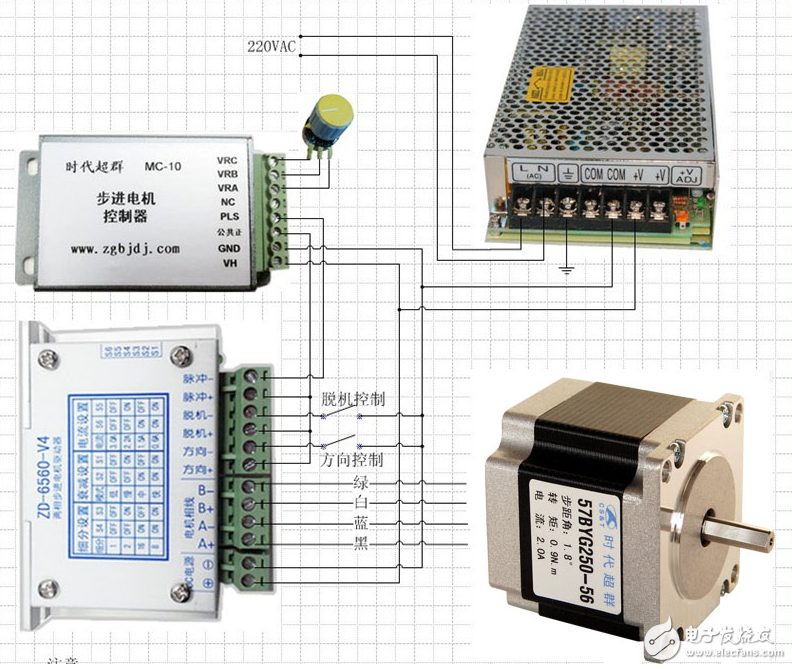

　　步进电机接线图57步进电机+6560v4驱动器+步进电机控制器

　　注意事项：

　　1、驱动器应安装在通风状况良好的环境中，机柜内同时使用多个驱动器时要保证相互之间的距离不小于30mm，必要情况下需安装散热风扇。

　　2、上电前必须确认电源正、负极接线正确，避免接反损坏驱动器。

　　3、需先用万用表测定电机的各相及中间抽头，连接无误再通电。
