电气原理图怎么画？国标电气原理图怎么画？

　　电工和电气工程师、设计经常都要接触电气原理图，电气图的作用主要是阐述电的工作原理，描述产品的构成和功能，提供装接和使用信息的重要工具和手段。

　　我们都知道元件和连接线是电气图的主要表达内容 ，在绘制电气原理图的时候要注意以下几个方面，首先就是各种符号要注意保障正确。

　　图形符号、文字符号（或项目代号）是电气图的主要组成部分。一个电气系统或一种电气装臵同各种元器件组成，在主要以简图形式表达的电气图中，无论是表示构成，表示功能，还是表示电气接线等等，通常用简单的图形符号表示。

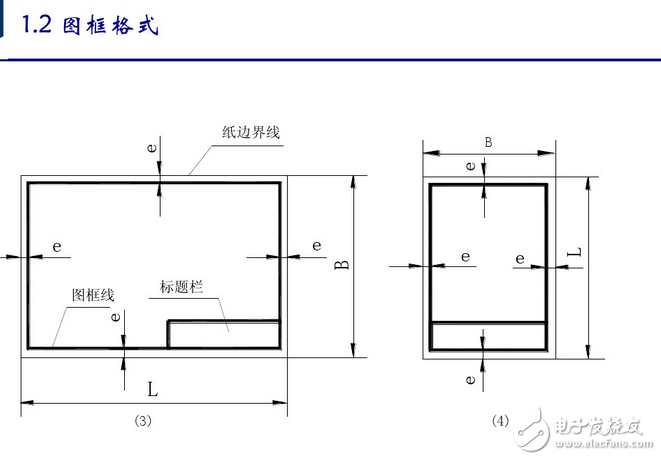

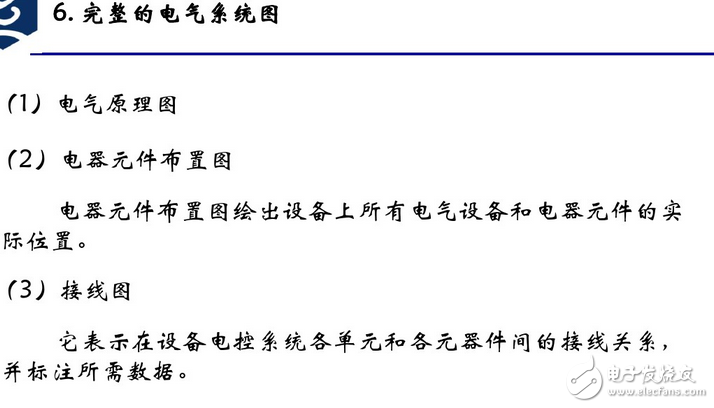

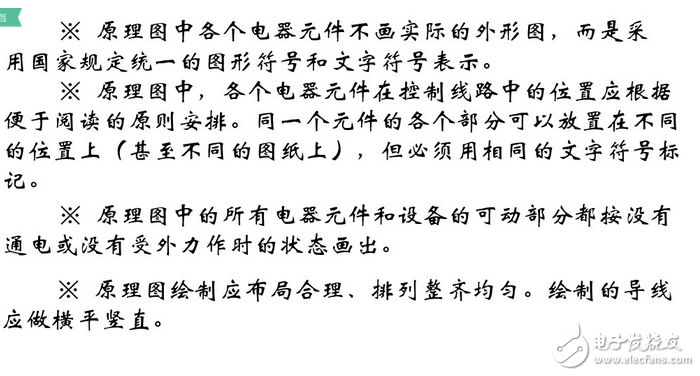

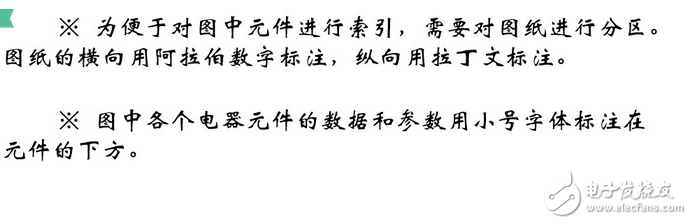

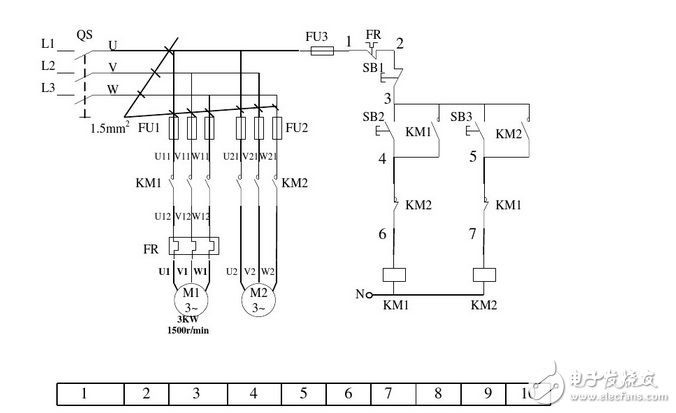

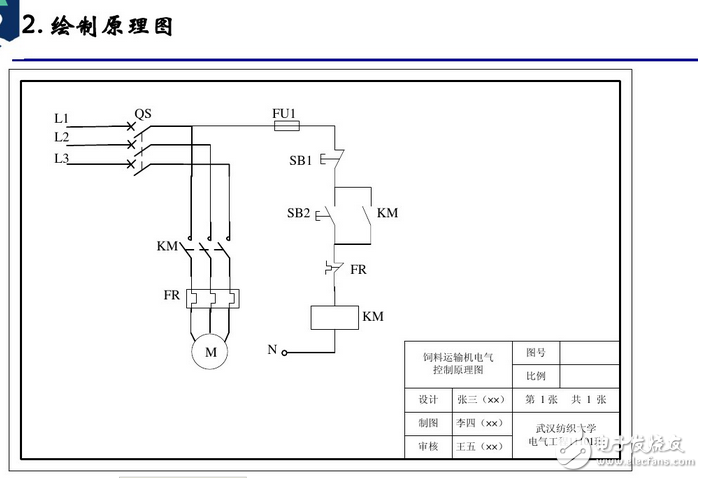

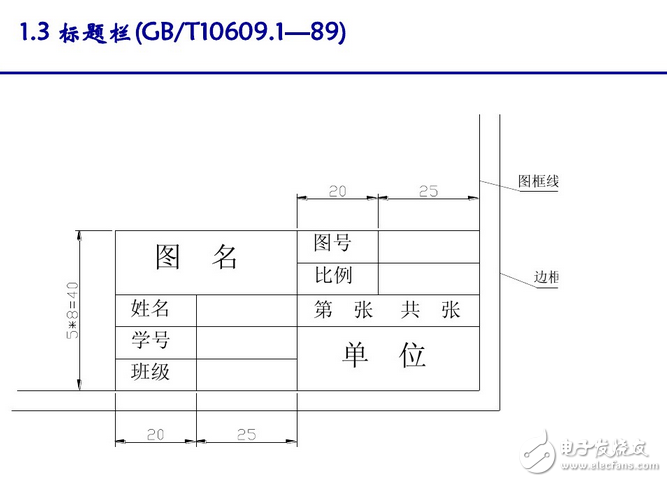

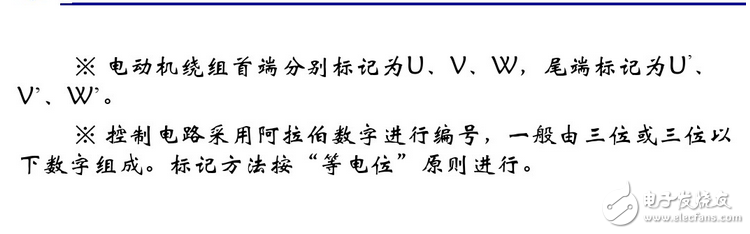

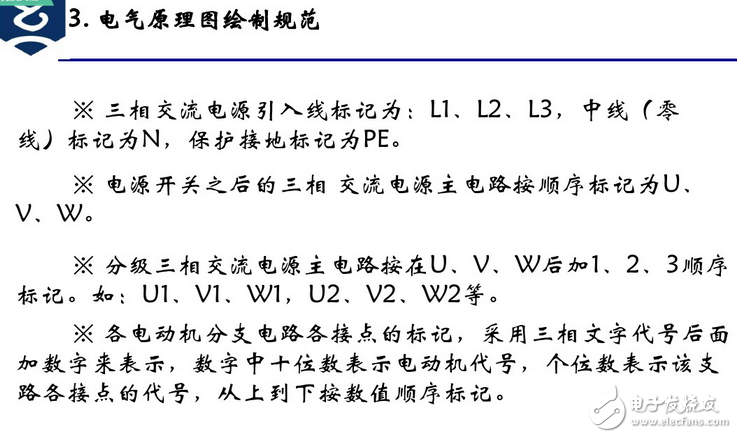

电气原理图怎么画？绘制步骤详解
