同步电动机是怎样工作的

    同步电动机工作时，三相定子绕组通入对称三相正弦交流电，在定子内圆产生旋转磁场，该磁场的转速n1=60f/p，称为同步转速。磁场的旋转方向由电流的相序来决定。转子励磁绕组通入直流电流，产生转子直流磁场，它是磁极数与定子极数相同，并且大小和方向不变的恒定磁场，如图8-16所示。根据电磁相互作用原理，同步电动机就是靠定、转子之间两个异性磁极存在相互的吸引力，由旋转磁场带动转子沿定子旋转磁场的旋转方向和转速同步旋转的。故称这种电动机为同步电动机。在理想空载的情况下，定子、转子磁极的轴线应重合。但电动机带上一定的负载之后，会使定子、转子磁极之间产生一个θ夹角，这个θ角会随着电机轴上的负载增加而增大，与此同时电机的电磁转矩也随之增大，如图8-17所示。

    图8-16    同步电动机结构示意图

    如果电动机的负载转矩增加太大，而电动机产生的电磁转矩不能克服负载转矩时，电机将停转。这就是所谓的电动机“失步”现象。当电动机失步现象出现时，通过定子绕组的电流将很大，电机因过热易损坏，此时应立即切断电源。当负载在一定范围内变化时，电动机的转速不变，这就是同步电动机的特点，它适用于不调速的场合。

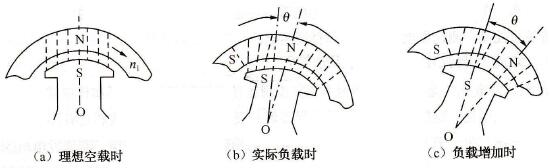

    图8-17    同步电动机工作原理示意图
