春花牌ZW100-929型吸尘器不能调速，怎样检修

    1．故障现象

    接通电源后，吸尘器一直高速运转，不能调速。

    2．分析与检修

    引起该故障的原因主要有：

   (1)双向晶闸管击穿。

   (2)光耦合器的④~⑥引脚击穿短路。

    更换双向晶闸管，更换光耦合器。在实际检修中，故障多因光耦合器MOC3020的⑥引脚击穿短路所致。

    3．检修提示

    该吸尘器调速控制主要由MOC3020（如图16-7所示为其内部框图）和运放LM324组成，从运算放大器LM324的⑦引脚输出来控制光耦合器，使光耦合器⑥引脚输出电压控制双向晶闸管，改变双向晶闸管的导通角，来实现吸尘器的无极调速的。当光耦合器击穿时，双向晶闸管便会失控，出现一直高速运转的故障。

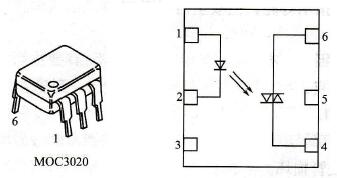

    图16-7    MOC3020内部框图

   1-正极2-阴极3-空引脚4-主接线端子5-空引脚6-主接线端子
