DF型全自动电热水器不工作，怎样检修

    1．故障现象

    插上电源后，电源指示灯LED3亮，但热水器不工作。

    2．分析与检修

    引起该故障的原因主要有：

   (1)电源变压器T1绕组开路。

   (2)桥式整流器UR有故障。

   (3)三端稳压电路7812损坏。

   (4)继电器K1、K2触点接触不良。

    检修或更换变压器，更换桥式整流器UR，更换稳压电路7812，修复继电器K1、K2触点或更换新品。在实际检修中，故障多因电源变压器T1绕组开路，造成无12V直流输出所致。

    3．检修提示

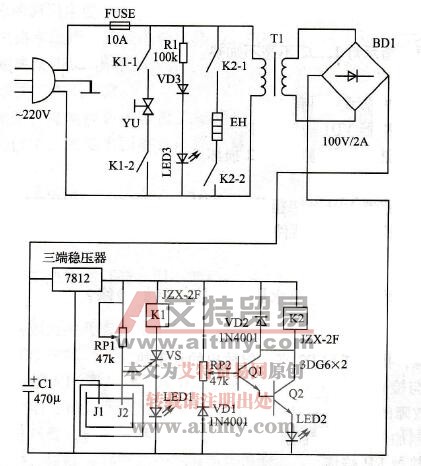

    全自动热水器电路原理可参考如图14-45所示。整个电路由电源电路、加水控制电路和温度控制电路三部分组成。

    图14-45    全自动热水器电路原理参考图

   (1)电源电路

    插上电源后，电源指示灯LED3亮，220V交流电经熔丝FUSE、电源变压器T1降压，桥式整流器BD1整流，C1滤波，再经7812稳压后输出稳定的12V直流电压，为控制电路提供工作电源。

   (2)加水控制电路

    当水箱缺水时，水位电极J1、J2被暴露在空气中，单相晶闸管VS的控制极被电位器RP1所加的高电平触发导通，继电器K1得电吸合，K1-1、K1-2触点闭合，电磁阀YU开启，水箱开始进水，同时指示灯LED1亮。当水上升淹没J1、J2极时，J1、J2电极被水短路，单向晶闸管控制极由高电位变为低电位，继电器K1释放，关断电磁阀电源，停止进水，指示灯LED1熄灭。

   (3)水温控制电路

    当热水水温下降至85℃以下时，温控电路Q2、Q1导通，继电器K2吸合，K2-1、K2-2闭合，电热管EH得电加热。同时，指示灯LED2点亮，当水温升高至温度调整电位器RP2设定温度(95℃)时，Q2、Q1截止，继电器K2释放，电热管失电停止加热，指示灯LED2熄灭。
