ZC16型三星家用电磁炉显示屏显示乱码

    机型：ZC16型

    用户反映：开机后，指示灯亮，“+”、“-”键失灵，显示屏显示乱码。

    拆机测试：此类故障应重点检查按键及电路、屏显电路。断开电源后，拆开机壳。检查移位寄存器(74HC164N)的相关元器件未见异常。实际检修中此类故障多因寄存器(74HC164N)损坏所致。

    部位元件：寄存器( 74HC164N)损坏。

    修理代换：更换寄存器( 74HC164N)。

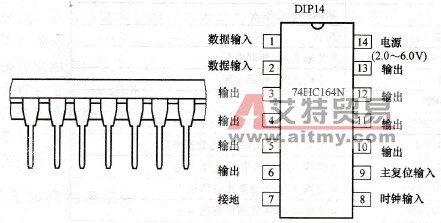

    知识链接：74HC164N外形及引脚如图1-40所示。

    图1-40    74HC164N外形及引脚
