智能数字式电阻测量仪简介

    电桥法测量导体直流电阻比较麻烦，且效率低，用智能数字式电阻测量仪测量导体直流电阻速度快，测量范围广，接线简单，测试方便，其测量范围为10-7～106Ω。图6-24所示为几种智能数字式电阻测量仪的外形图。

    图6-24    几种智能数字式电阻测量仪外形图

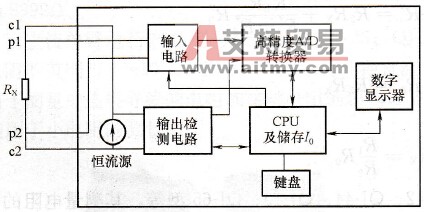

    图6-25所示为其中一种数字式电阻测量仪的测量原理电路。该仪器也采用四线测量法，图6-25中，p1、p2为电压端，c1、c2为电流端。为了提高仪器的分辨率和增大仪器的测量范围，通常采用可调式恒流源。考虑到恒流源的不稳定性，电路几乎同时由A/D对输入电流、电压信号进行采集、分析，整套仪器在CPU控制下工作，最后以数字的形式显示被测电阻值。

    图6-25    智能数字式电阻测量仪原理框图
