采用555时基集成电路的声光电子门铃电路

    本例中，艾特贸易网介绍的声光电子门铃以555时基集成电路为主要元件制作，它在响铃（音乐声）的同时，还能发出闪烁的灯光信号，使主人即使正在看电视或欣赏音乐时，也能知道有客来访。

    该声光电子门铃电路由电源电路、振荡器电路、音乐发生电路和彩灯控制电路等组成，如图29-6所示。

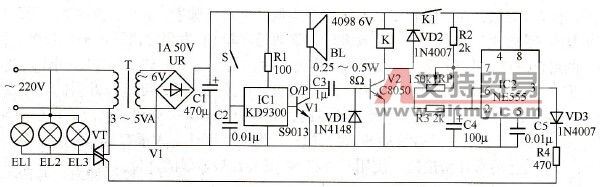

    图29-6    采用555时基集成电路的声光电子门铃电路

    电路中，电源电路由电源变压器T、整流桥堆UR和滤波电容C1组成；振荡器电路由时基集成电路IC2和外围阻容元件组成；音乐发生电路由按钮S、音乐集成电路IC1、晶体管V1、扬声器BL和电阻R1、电容C2等组成；彩灯控制电路由彩灯EL1～EL3、双向晶闸管VT、晶体管V2和继电器K等组成。交流220 V电压经T降压、UR整流及C1滤波后，产生直流6V电压，作为音乐发生电路、控制电路和振荡器的工作电压。

    当按动按钮S1时，IC1受触发而工作，从其输出端(O/P)输出音乐信号，该信号经V1放大后，通过扬声器BL发出优美的音乐声。同时，V1集电极输出的音频信号经VD1整流后加至V2的基极，使V2导通，继电器K吸合，其常开触头接通，振荡器通电工作，从IC2的3脚输出低频脉冲信号，该信号经二极管VD3和电阻R4处理后产生触发脉冲电压，使VT间断导通，EL1～EL3闪烁发光。彩灯闪烁的时间主要由音乐集成电路IC1奏乐时间的长短决定，一曲终了，彩灯也停止闪烁。

    调节电位器RP的阻值，可改变振荡器的频率，从而改变彩灯闪烁发光的频率。
