电动葫芦遥控电路

    电动葫芦基本上都采用了悬挂按钮，操作者必须站在行车下边手持按钮随行车的运行走动操作，这样既不方便又不安全。电动葫芦的主电路如图6-6所示。而采用无线电遥控组件TWH9236、TWH9238制作的电动葫芦遥控电路，其控制距离远（大于50m），抗干扰性能强，可使操作者站在安全的地方通过按动发射器操作电葫芦的运行。

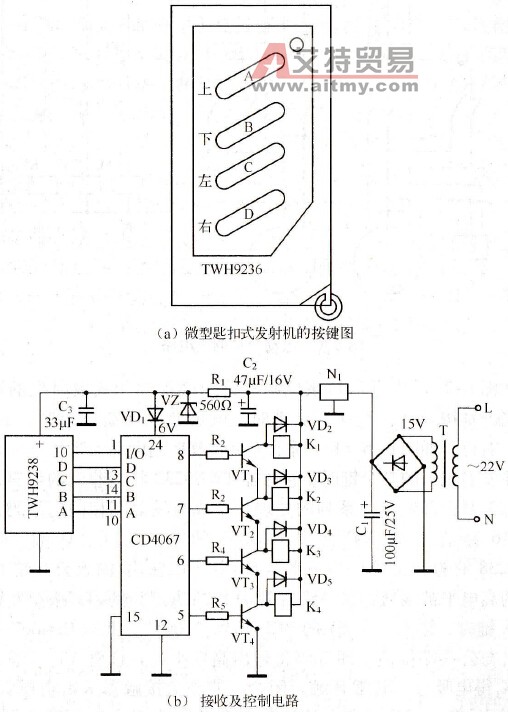

    图6-6    电动葫芦的主电路    如图6-7 (a)所示是该控制电路的微型匙扣式发射机的按键图。当分别按动A、B、C、D键时，就可使电动葫芦上升、下降、左行、右行。如图6-6 (b)所示为接收及控制电路。当依据工作需要按住发射机上的某个键时，接收器TWH9238将接收到的编码无线电信号在其内部经过一系列的处理转换成与发射端相同的编码，再输入16路选1的模拟开关CD4067的A、B、C、D端，同时TWH9238的⑩脚也输出高电平至CD4067的输出／输入公共端I/O，该端的高电平被接通到哪一路由BCD码所决定。例如，按动发射机上的A键时，输入CD4067的BCD码为“0001”，此时CD4067的第一路将与公共端接通，即⑧脚将输出高电平，三极管VT1导通，继电器K1得电吸合，其常开触点闭合，使交流接触器KM1得电吸合，电动机M1将按工作要求的方向转动使物体上升；当松开A键时，TWH9238的I/O端变为低电平，CD4067的⑧脚输出也变为低电平，K1失电释放，使KM1失电释放，进而使M1电动机停止转动。这种操作相当于悬挂按钮的电动控制，可保证当操作者离开发射机时（即手离开按钮），电动葫芦失电，以避免继续运行而发生危险。匙扣式发射机的其他功能的操作与A健相同。
    图6-7    电动葫芦遥控电路    由于该无线电遥控组件没有外露的发射、接收天线，且用编码形式发送指令，所以其安装方便，抗干扰性强，是实现电动葫芦遥控控制的理想装置。
