典型电子电路简介

    (1)整流电路。整流电路是利用二极管单向导电的特性，将交流电变成直流电的电路。如图1-26所示是典型的整流电路。

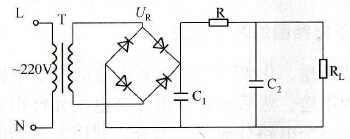

    图1-26    典型的整流电路    (2)滤波电路。滤波就是把脉动的直流电变成波形平滑的直流电。滤波的目的就是使整流器输出电压中的波动成分尽量减小，使其接近恒稳的直流电。如图1-27所示为典型的整流滤波电路。

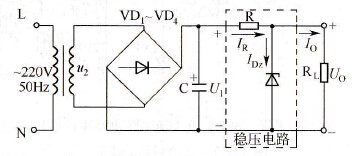

    图1-27    典型的整流滤波电路    (3)稳压电路。交流电经过整流作用变成直流电，有波动成分的直流电再经过滤波作用变成恒稳的直流电，但由此得到的直流电的电压是不稳定的，当供电电源电压变化时，整流器输出的直流电压也将随之变化。稳压电路就是当电网电压发生变化时，能使直流输出电压保持稳定不变的电路。如图1-28所示为典型的直流电源稳压电路。

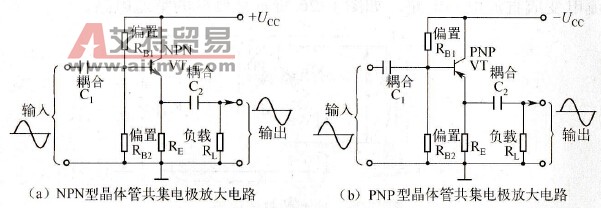

    图1-28    典型的直流电源稳压电路    (4)放大电路。放大电路是把微弱的电信号转换为较强的电信号的电路。如图1-29所示为典型的晶体管放大电路。
    图1-29    典型的晶体管放大电路
