电气图识读的基本要求

    1．结合电工基础理论识读电气图    不管是变配电站（所、室）、动力系统，还是照明系统的设计，都离不开电工基础理论，因此，要想读明白电路的电气原理，必须具备一定的电工基础知识。    2．结合电器元件的结构和工作原理识读电气图    电路是由各种电器元件组成的，因此，在看电路图时，首先要清楚各电器元件的性能、相互的控制关系及在整个电路中的作用，然后才能够明白电路的工作原理。    在强电控制电路中，常用的低压电器元件主要有以下几种。    (1)低压负荷开关。低压负荷开关适用于交流50Hz、额定电压至380V、直流电压至440V、额定电流至3000A的成套配电装置中，用于不频繁地手动接通和分断交、直流电路或作为隔离开关用。如图1-4 (a)所示为开启式（刀开关）的外形；如图1-4(b)所示为开启式（刀开关）的结构。如图1-5 (a)所示为半封闭式负荷开关的外形；如图1-5 (b)所示为半封闭式负荷开关的结构。    (2)低压自动断路器。低压自动断路器通称自动空气开关，是低压配电电网中主要的开关电器之一，它不仅可以接通和分断正常的负载电流及电动机的工作电流和过载电流，而且可以接通和分断短路电流。它主要在不频繁操作的低压配电线路或开关柜（箱）中作为电源开关使用，并对线路、电气设备及电动机等起保护作用，当它们发生严重的过电流、过载、短路、断相、漏电等故障时，低压自动断路器能自动切断线路，起到保护作用。如图1-6 (a)所示为典型低压自动断路器的外形；如图1-6 (b)所示为低压自动断路器的结构。
    图1-4    开启式（刀开关）

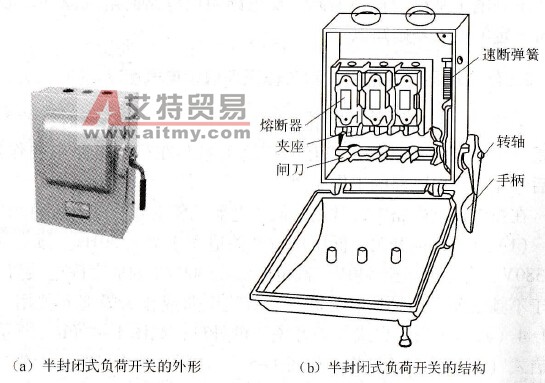

    图1-5    低压负荷开关    (3)交流接触器。交流接触器一般用于交流50Hz或60Hz，主回路的额定工作电压为690V及以下，电流至630A的配电系统中，供远距离频繁地接通和分断电流之用，并适用于频繁地启动及控制电动机。如图1-7 (a)所示为常用交流接触器的外形；如图1-7(b)所示为常用交流接触器的结构。
    图1-6    低压自动断路器

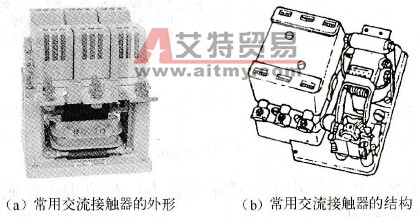

    图1-7    交流接触器    (4)中间继电器。中间继电器适用于交流50Hz或60Hz、电压至380V，直流电压至220V的控制电路中，用来控制各种电磁线圈，以使信号放大或将信号同时传递给有关控制元件。它也可用来直接控制小容量电动机或其他电气执行元件。    中间继电器的结构和工作原理与交流接触器的结构和工作原理基本相同。它与交流接触器的主要区别是触点数目多，且触点容量小，只允许通过小电流。在选用中间继电器时，主要应考虑电压等级和触点数目。如图1-8 (a)所示为常用中间继电器的外形；如图1-8 (b)所示为常用中间继电器的结构。    (5)电磁式时间继电器。电磁式时间继电器作为辅助元件用于自动装置中，以使被控元件达到所需要的延时。它还可在保护装置中用以实现主保护与后备保护的选择性配合。

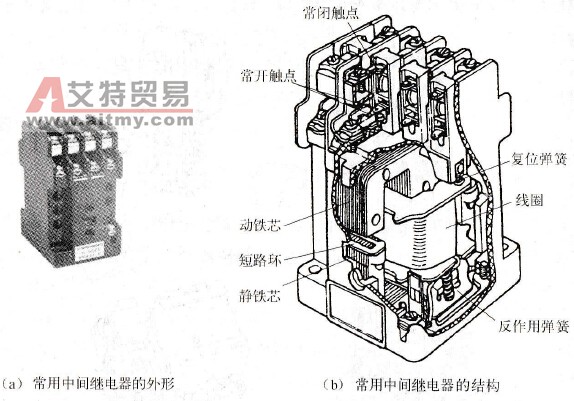

    图1-8    中间继电器    电磁式时间继电器由电磁铁带动钟表延时机构来完成延时动作。每只继电器有两对瞬时转换接点，一对延时主接点。根据不同的规格可以安装一对滑动延时接点，其延时整定值可以等于或小于延时主接点的整定值。继电器盖子上可装设指针，以指示继电器的动作情况。如图1-9所示为电磁式交流时间继电器的外形；如图1-10所示为电磁式直流时间继电器的外形；如图1-11所示为常用时间继电器的结构。
    图1-9    电磁式交流时间继电器的外形
    图1-10    电磁式直流时间继电器的外形
    图1-11    常用时间继电器的结构    (6)热继电器。热继电器是利用电流的热效应原理来工作的保护类电器，具有与电动机允许过载特性相接近的反时限保护特性。它主要用于电动机的过载保护、断相及电流不平衡运行的保护，也常与接触器组合成电磁启动器。使用最多、最普遍的是双金属片式热继电器，它具有结构简单、体积小、成本低，以及在选用适当的热元件的基础上能够获得较好的反时限保护特性等优点。由于热继电器中的发热元件具有热惯性，所以它不同于过电流继电器和熔断器，不能用做瞬时过载保护，更不能用做短路保护。如图1-12(a)所示为典型热继电器的外形，如图1-12 (b)所示为常用热继电器的结构。

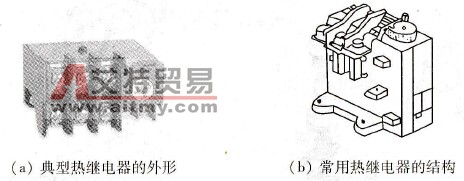

    图1-12    热继电器    (7)熔断器。低压熔断器（简称熔断器）是一种结构简单，使用方便，价格低廉的电路保护用电器，广泛应用于低压配电系统和控制系统中，主要用于短路保护和过载保护。将熔断器串接在被保护的电路中，当通过它的电流小于规定值时，其熔体相当于一根导线，可起到电气连接作用；当通过它的电流超过规定值（在电路发生严重过载或短路时）的一定时间后，其熔体就会自动熔化并切断电源，从而起到电路／电器的保护作用。熔断器还可以和其他电器组合构成各种组合式保护电器。另外，还有的熔断器具有熔断指示装置，当它熔断后便发出一定的指示信号，以提醒操作维修人员。如图1-13所示为螺旋式低压熔断器的外形；如图1-14所示为低压高分断能力熔断器的外形；如图1-15所示为常用熔断器的结构。
    图1-13    螺旋式低压熔断器的外形
    图1-14    低压高分断能力熔断器的外形

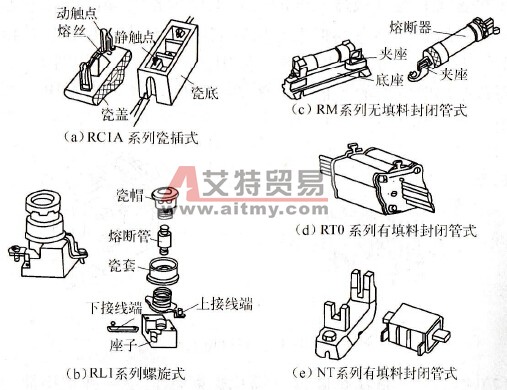

    图1-15    常用熔断器的结构    (8)频敏变阻器。频敏变阻器适用于交流50Hz，转子最大电压为1000V，额定输出功率为2.2~240kW的绕线式感应电动机的转子回路中，主要供电动机进行短时启动、重复短时启动。根据负载机械设备的不同，频敏变阻器的负载可分为轻载、中载、重载和满载四种类型。如图1-16所示为BP系列频敏变阻器的外形。
    图1-16    BP系列频敏变阻器的外形    3．结合典型电路识读电气图    所谓典型电路，就是常见的基本电路，如电动机的启动、制动、正（反）转控制、继电器保护、联锁、时间和行程控制、整流和放大电路等。    一张复杂的电路图，细分起来无外乎是由若干典型电路所构成的。因此，熟悉各种典型电路，对于识读复杂的电路有相当大的帮助，不仅能在看图时分清主次环节，而且不易搞错。    4．结合电路图的绘制识读电气图    掌握了主电路、辅助电路在图纸上的位置，线条的粗细、单线和多线等特点，对识读电路图也会有很大帮助。
