普通电子器件简介

    (1)稳压二极管。稳压二极管是由硅材料制成的面接触型二极管，在电子电路中起稳定直流电压的作用。如图1-18、图1-19所示为稳压二极管在电路中的典型应用与外形。
    图1-18    稳压二极管在电路中的典型应用
    图1-19    稳压二极管的外形    (2)整流二极管。整流二极管适合于公频引用，其通态压降低，VF（顺向电压）分散性小，非常适合并联使用。如图1-20 (a)所示为普通整流二极管的外形；如图1-20 (b)所示为常见整流二极管桥式整流电路。
    图1-20    整流二极管    (3)发光二极管。发光二极管是一种把电能转变成光能的半导体器件，当给其PN结通以一定的电流时，就会发光。发光二极管多在各种电子设备中用做指示灯及数字显示装置。如图1-21 (a)所示为常用发光二极管的外形；如图1-21 (b)所示为发光二极管在温度报警电路中的应用。

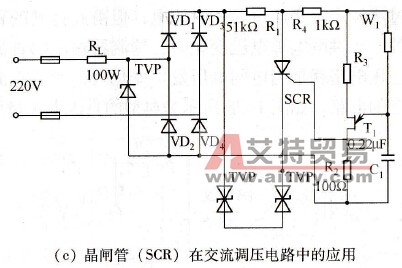

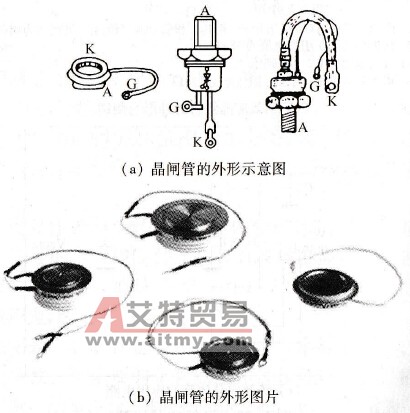

    图1-21    发光二极管    (4)场效应晶体管。场效应晶体管是利用半导体表面的外加电场效应来控制电特性的半导体元件。它有三个电极，即栅极G、漏极D、源极S，分别与普通三极管的基极b、集电极c、发射极e相对应。如图1-22 (a)所示为场效应晶体管的分类；如图1-22(b)所示为场效应晶体管的外形与测试；如图1-22 (c)所示为场效应晶体管的应用电路。    (5)光电晶体管。光电晶体管是利用PN结的光电效应，将光信号转变成电信号的半导体器件。它具有灵敏度高、响应速度快、体积小、寿命长的特点。如图1-23、图1-24所示为光电晶体管的外形和典型应用电路。    (6)晶闸管。晶闸管是一种大功率半流半导体器件，它具有硅整流器件的特性，更重要的是它的工作过程可以控制，能够用小功率信号去控制大功率系统。如图1-25 (a)、(b)所示为晶闸管的外形示意图和外形图片；如图1-25 (c)所示为晶闸管(SCR)在交流调压电路中的应用。

    图1-22   场效应晶体管
    图1-23    光电晶体管的外形

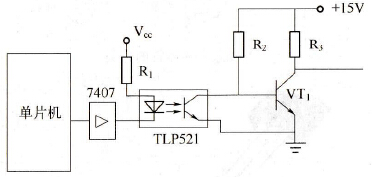

    图1-24    光电晶体管的典型应用电路

    图1-25    晶闸管
